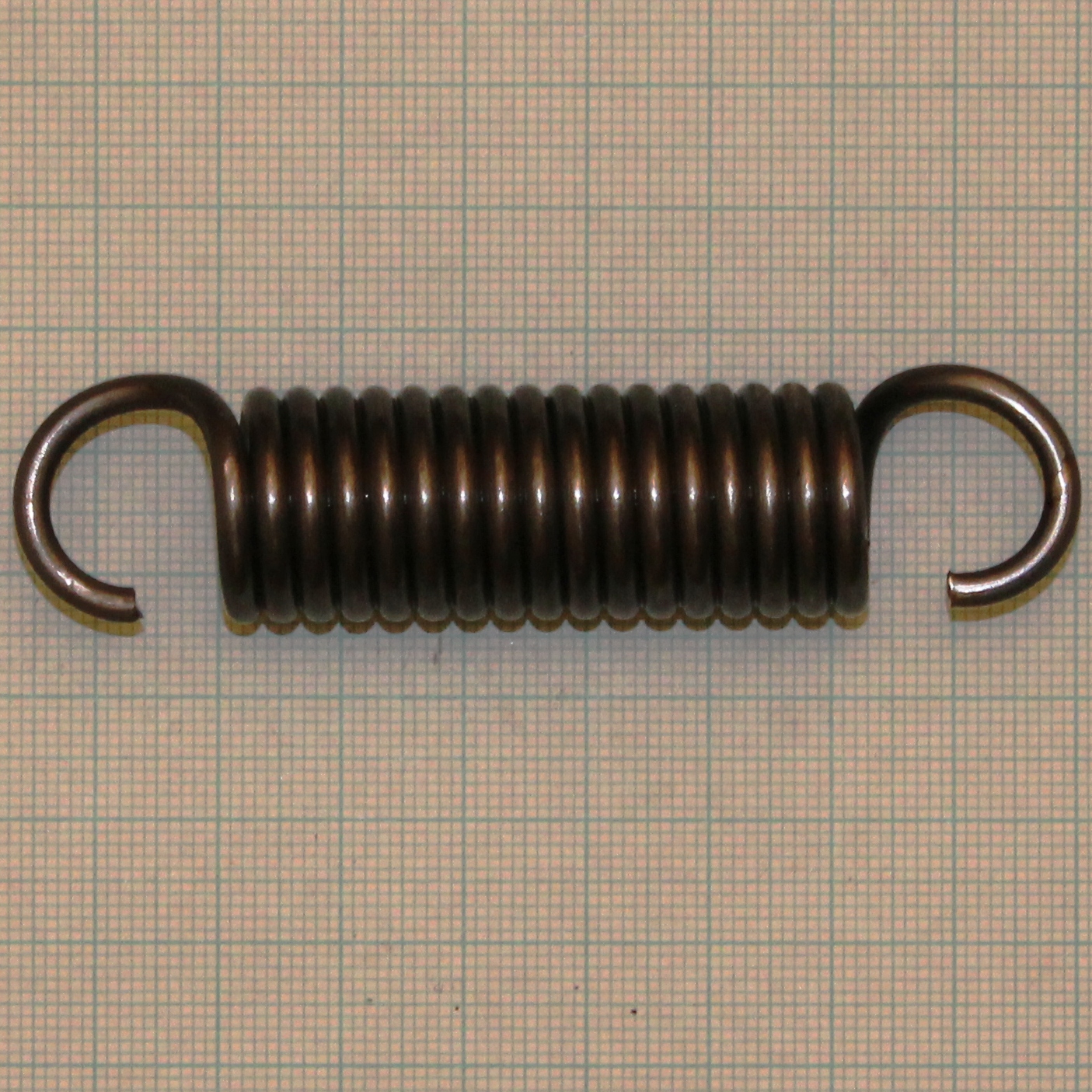

- Volná délka L0= 80.0+-1.2 mm
- Drát pružiny d=3,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 5.333 Má platit! 4 <= i <= 16
- Počet závitů n= 17.00 závitů
- Délka oka pružiny o= 13.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 19.00+-0.3 mm D= 16.00 mm D2= 13.00+-0.3 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 80.0 mm F0= 60.3 N
- L1= 89.0 mm F1= 165.5+-16.7 N Tau1= 318.9 Mpa
- L8= 101.0 mm F8= 305.8+-17.6 N Tau8= 589.3 Mpa
- L9= 110.0 mm F9= 411.0 N Tau9= 792.0 MPa
- TauD= 792.0 MPa
- Tuhost pružiny c= 72.005 N/mm
- Stoupání pružiny t= 3.00 mm
- Rozvinutá délka l= 929.9 mm
- Čistá hmotnost mc= 0.05160 kg Hmotnost 1000ks= 51.599 kg
