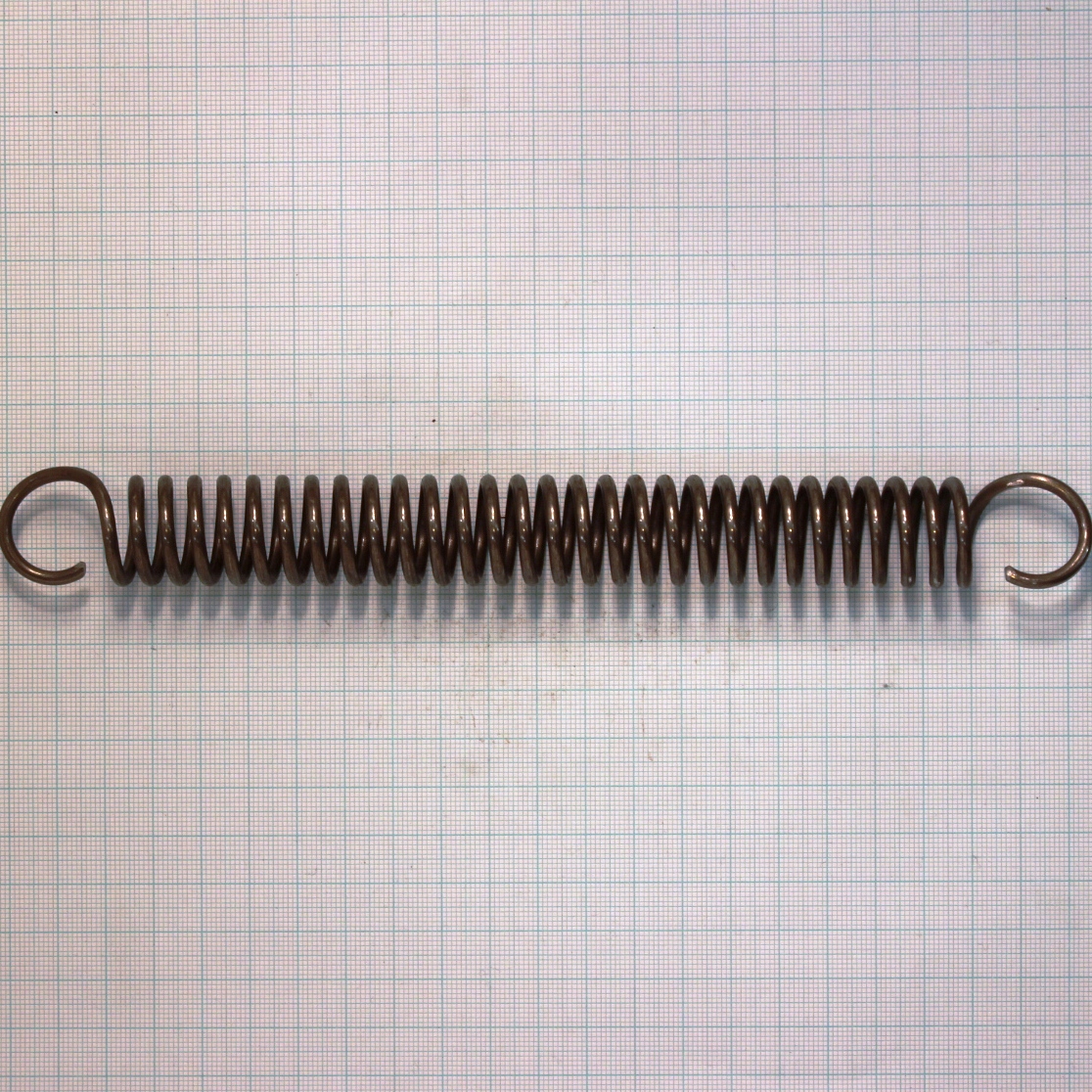

Pružina tažná 3x23x220x30
- Volná délka L0= 220.0+-3.5 mm
- Drát pružiny d=3,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 6.667 Má platit! 4 <= i <= 16
- Počet závitů n= 30.00 závitů
- Délka oka pružiny o= 17.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 23.00+-0.4 mm D= 20.00 mm D2= 17.00+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 220.0 mm F0= 0.0 N
- L1= 250.0 mm F1= 101.9+-8.9 N Tau1= 232.9 Mpa
- L8= 300.0 mm F8= 271.7+-13.1 N Tau8= 621.0 Mpa
- L9= 322.0 mm F9= 346.5 N Tau9= 792.0 MPa
- TauD= 792.0 MPa
- Tuhost pružiny c= 3.396 N/mm
- Stoupání pružiny t= 6.10 mm Má platit! 6.00 <= t <= 8.00
- Rozvinutá délka l= 1979.2 mm
- Čistá hmotnost mc= 0.10982 kg Hmotnost 1000ks= 109.823 kg
