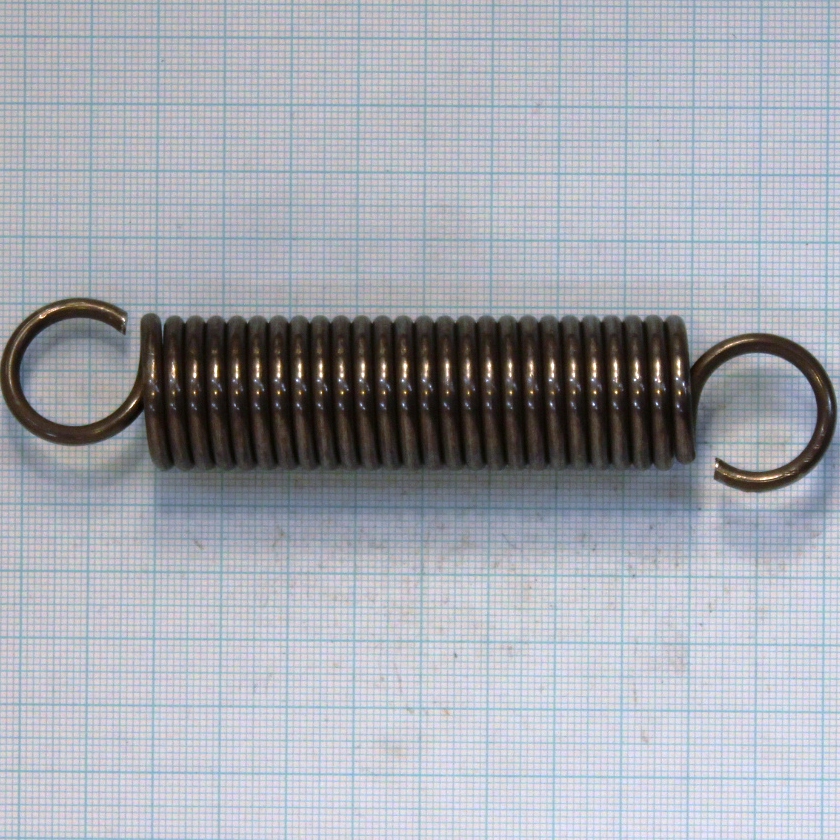

Pružina tažná 3x23x118x25,5
- Volná délka L0= 118.0+-1.8 mm
- Drát pružiny d=3,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 6.667 Má platit! 4 <= i <= 16
- Počet závitů n= 25.50 závitů
- Délka oka pružiny o= 19.25 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 23.00+-0.4 mm D= 20.00 mm D2= 17.00+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 118.0 mm F0= 45.8 N
- L1= 140.0 mm F1= 133.7+-9.4 N Tau1= 305.6 Mpa
- L8= 170.0 mm F8= 253.6+-11.2 N Tau8= 579.6 Mpa
- L9= 193.3 mm F9= 346.5 N Tau9= 792.0 MPa
- TauD= 792.0 MPa
- Tuhost pružiny c= 49.795 N/mm
- Stoupání pružiny t= 3.00 mm
- Rozvinutá délka l= 1696.5 mm
- Čistá hmotnost mc= 0.09413 kg Hmotnost 1000ks= 94.134 kg
