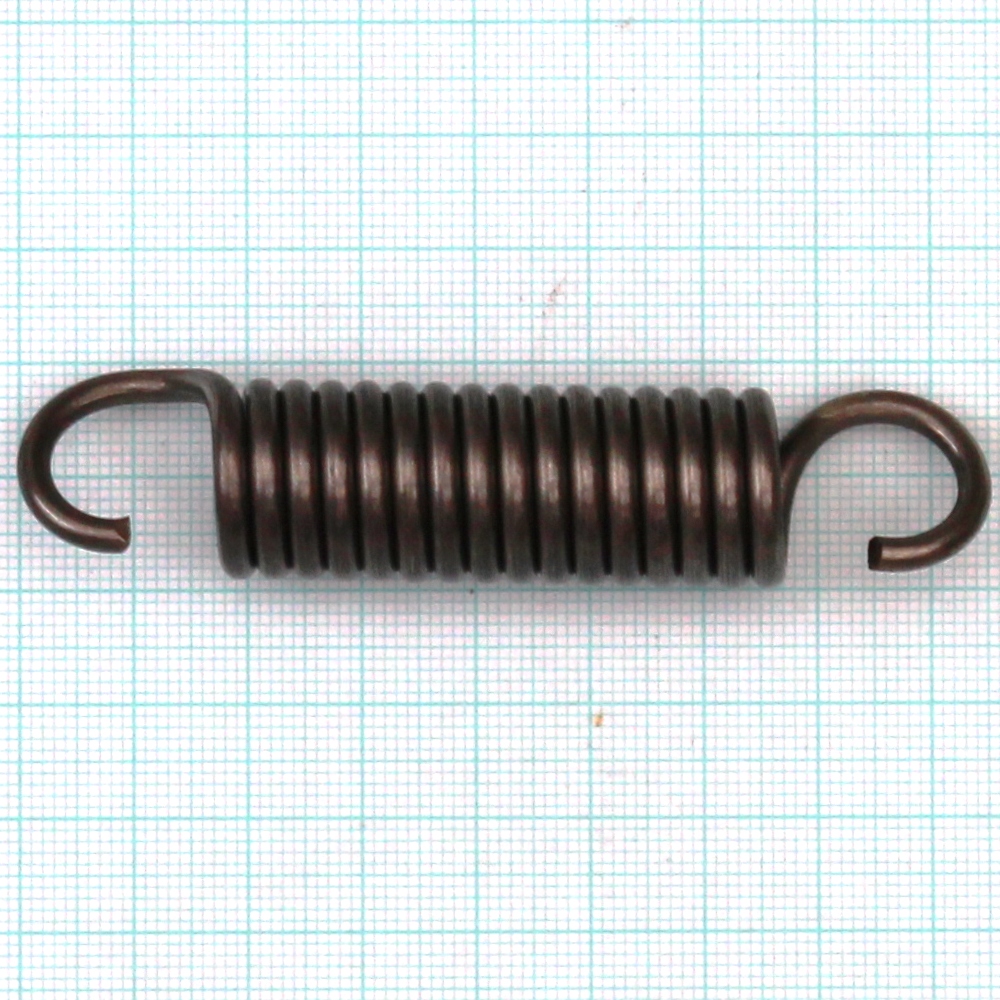

Pružina tažná 3x17,7x78x15
- Volná délka L0= 78.0+-1.2 mm
- Drát pružiny d=3,0 mm patentovaný EN 10207-1 SH
- Poměr vinutí i= 4.90 Má platit! 4 <= i <= 16
- Počet závitů n= 15.00 závitů
- Délka oka pružiny o= 15.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 17.70+-0.3 mm D= 14.70 mm D2= 11.70+-0.3 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 78.0 mm F0= 50.0 N
- L1= 85.0 mm F1= 169.7+-20.3 N Tau1= 307.7 Mpa
- L8= 95.0 mm F8= 340.8+-21.8 N Tau8= 617.9 Mpa
- L9= 104.1 mm F9= 496.4 N Tau9= 900.0 MPa
- TauD= 900.0 MPa
- Tuhost pružiny c= 67.106 N/mm
- Stoupání pružiny t= 3.00 mm
- Rozvinutá délka l= 762.0 mm
- Čistá hmotnost mc= 0.04228 kg Hmotnost 1000ks= 42.282 kg
