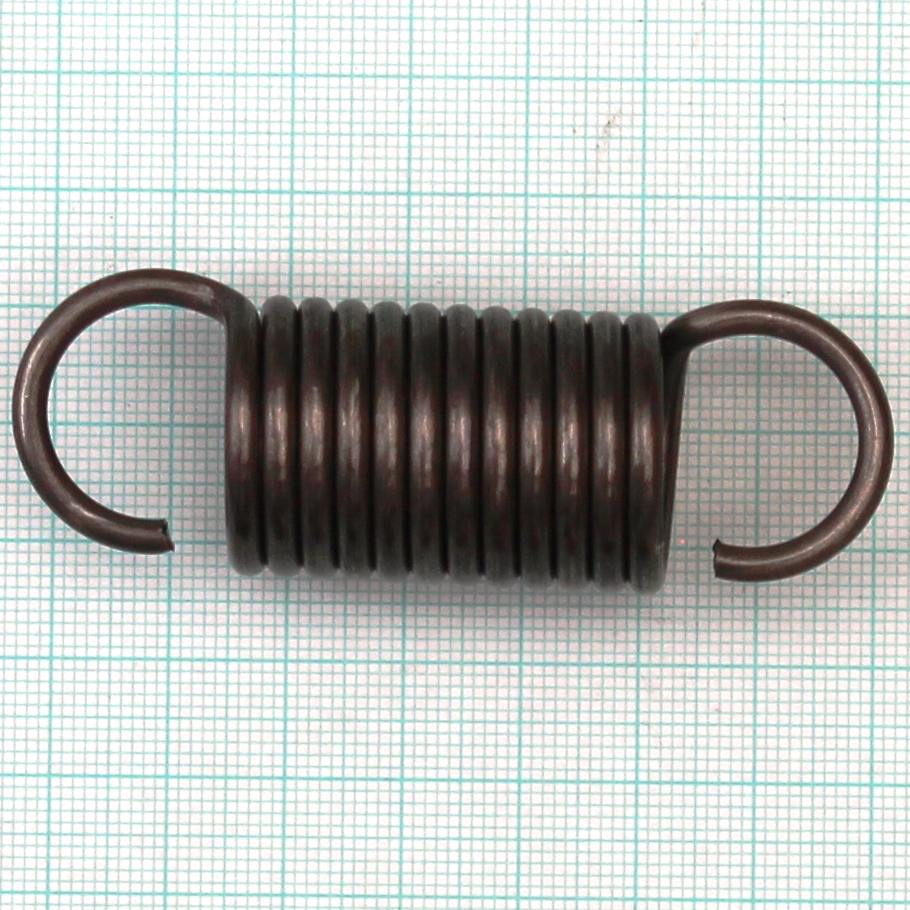

- Volná délka L0= 68.0+-1.2 mm
- Drát pružiny d=3,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16
- Počet závitů n= 12.00 závitů
- Délka oka pružiny o= 14.50 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 24.00+-0.4 mm D= 21.00 mm D2= 18.00+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 68.0 mm F0= 40.0 N
- L1= 80.0 mm F1= 128.0+-10.6 N Tau1= 304.2 Mpa
- L8= 90.0 mm F8= 201.4+-12.3 N Tau8= 478.6 Mpa
- L9= 108.0 mm F9= 333.2 N Tau9= 792.0 MPa
- TauD= 792.0 MPa
- Tuhost pružiny c= 47.334 N/mm
- Stoupání pružiny t= 3.00 mm
- Rozvinutá délka l= 890.6 mm
- Čistá hmotnost mc= 0.04942 kg Hmotnost 1000ks= 49.420 kg
