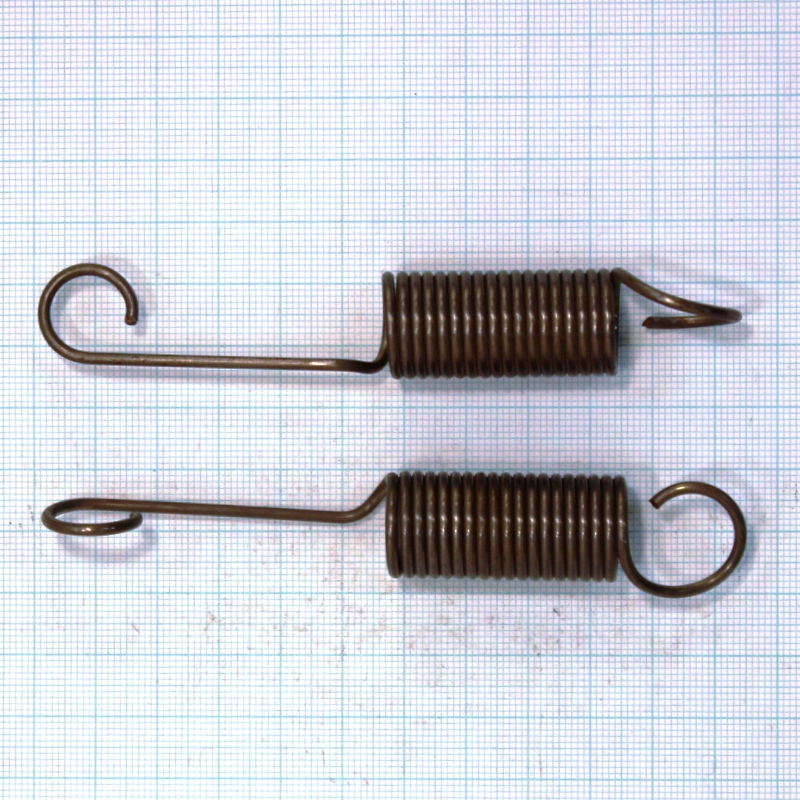

Pružina tažná 2x17x108x18,75
- Volná délka L0= 108.00+-1.80 mm
- Drát pružiny d=2,0 mm patentovaný EN 10207-1 SH
- Poměr vinutí i= 7.50 Má platit! 4 <= i <= 16
- Počet závitů n= 18.75 závitů
- Délka oka pružiny o= 34.25 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 17.00+-0.30 mm D= 15.00 mm D2= 13.00+-0.30 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 108.00 mm F0= 0.00 N
- L1= 116.00 mm F1= 20.35+-2.84 N Tau1= 115.1 Mpa
- L8= 155.94 mm F8= 121.97+-5.38 N Tau8= 689.8 Mpa
- L9= 176.48 mm F9= 174.24 N Tau9= 985.5 MPa
- TauD= 985.5 MPa
- Tuhost pružiny c= 2.544 N/mm
- Stoupání pružiny t= 2.00 mm Má platit! 4.50 <= t <= 6.00
- Rozvinutá délka l= 954.3 mm
- Čistá hmotnost mc= 0.02353 kg Hmotnost 1000ks= 23.533 kg
