Úvod »Pružiny tažné»2,00 mm » Pružina tažná 2x20x90x28

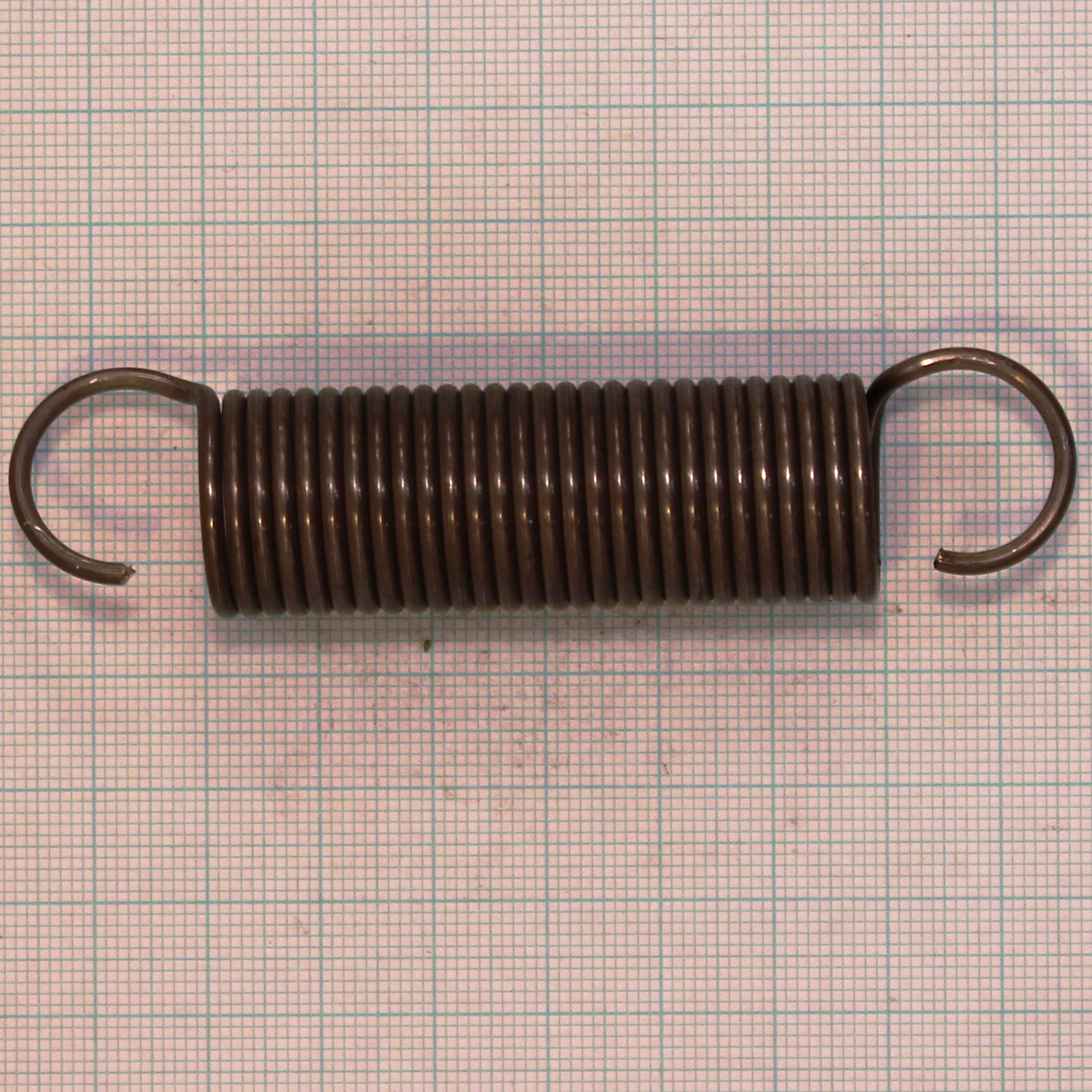

Pružina tažná 2x20x90x28

Volná délka L0= 90.00+-1.40 mm

Drát pružiny d=2,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 9.00 Má platit! 4 <= i <= 16

Počet závitů n= 28.00 závitů

Délka oka pružiny o= 16.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 20.00+-0.50 mm D= 18.00 mm D2= 16.00+-0.50 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 90.00 mm F0= 14.16 N

. L1= 126.01 mm F1= 49.66+-2.30 N Tau1= 327.2 Mpa

. L8= 174.01 mm F8= 96.99+-3.31 N Tau8= 639.1 Mpa

. L9= 210.02 mm F9= 132.49 N Tau9= 873.0 MPa

. TauD= 873.0 MPa

Tuhost pružiny c= 15.146 N/mm

Stoupání pružiny t= 2.00 mm

Rozvinutá délka l= 1668.2 mm

Čistá hmotnost mc= 0.04114 kg Hmotnost 1000ks= 41.140 kg
