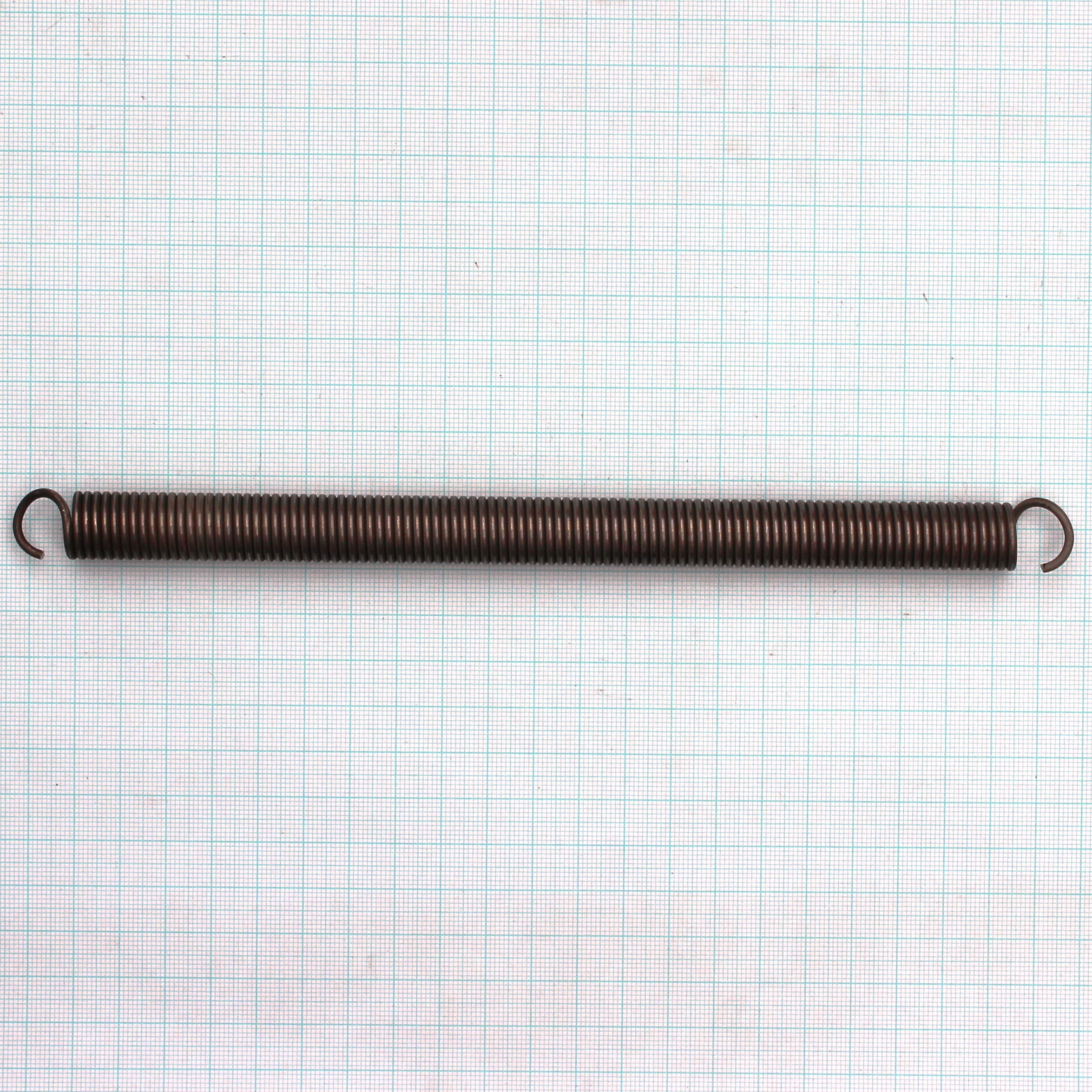

Pružina tažná 2x15x226x101

Volná délka L0= 226.00+-3.50 mm

Drát pružiny d=2,0 mm patentovaný EN 10207-1

Poměr vinutí i= 6.50 Má platit! 4 <= i <= 16

Počet závitů n= 101.00 závitů

Délka oka pružiny o= 11.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 15.00+-0.30 mm D= 13.00 mm D2= 11.00+-0.30 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 226.00 mm F0= 21.00 N

. L1= 290.00 mm F1= 67.44+-3.71 N Tau1= 339.9 Mpa

. L8= 370.00 mm F8= 125.48+-4.81 N Tau8= 632.5 Mpa

. L9= 435.75 mm F9= 173.18 N Tau9= 873.0 MPa

. TauD= 873.0 MPa

Tuhost pružiny c= 21.726 N/mm

Stoupání pružiny t= 2.00 mm

Rozvinutá délka l= 4186.2 mm

Čistá hmotnost mc= 0.10324 kg Hmotnost 1000ks= 103.237 kg
