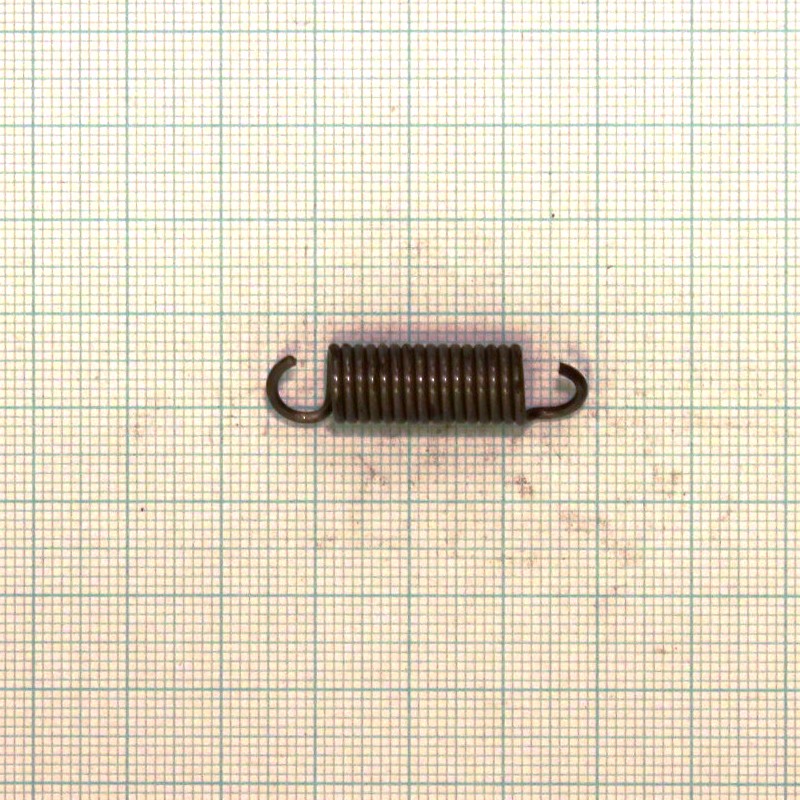

Pružina tažná 1,25x8,5x31x16

Volná délka L0= 30.90+-0.60 mm

Drát pružiny d=1,25 mm patentovaný EN 10207-1 SH

Poměr vinutí i= 5.80 Má platit! 4 <= i <= 16

Počet závitů n= 16.00 závitů

Délka oka pružiny o= 4.85 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.50+-0.25 mm D= 7.25 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 30.90 mm F0= 7.00 N

. L1= 35.00 mm F1= 23.52+-2.63 N Tau1= 277.9 Mpa

. L8= 43.00 mm F8= 55.75+-3.41 N Tau8= 658.8 Mpa

. L9= 52.04 mm F9= 92.17 N Tau9= 1089.0 MPa

. TauD= 1089.0 MPa

Tuhost pružiny c= 11.029 N/mm

Stoupání pružiny t= 1.25 mm

Rozvinutá délka l= 398.6 mm

Čistá hmotnost mc= 0.00384 kg Hmotnost 1000ks= 3.840 kg
