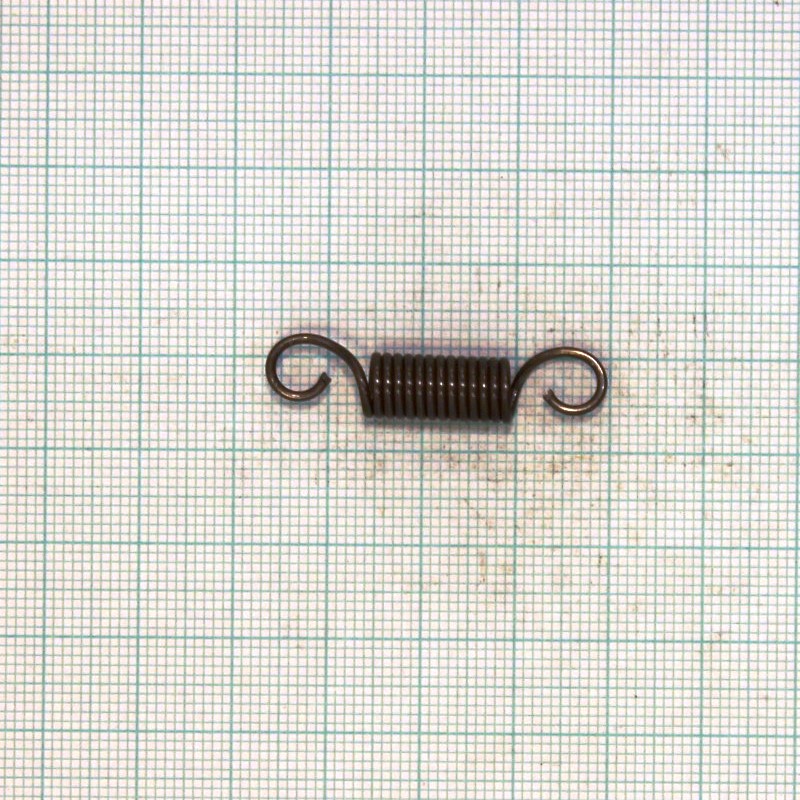

Pružina tažná 1,12x7x34x13

Volná délka L0= 34.00+-0.70 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 5.25 Má platit! 4 <= i <= 16

Počet závitů n= 13.00 závitů

Délka oka pružiny o= 9.15 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.00+-0.20 mm D= 5.88 mm D2= 4.76+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 34.00 mm F0= 8.50 N

. L1= 37.00 mm F1= 26.47+-3.82 N Tau1= 361.8 Mpa

. L8= 42.00 mm F8= 56.43+-4.29 N Tau8= 771.2 Mpa

. L9= 44.51 mm F9= 71.45 N Tau9= 976.5 MPa

. TauD= 976.5 MPa

Tuhost pružiny c= 14.491 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 267.9 mm

Čistá hmotnost mc= 0.00207 kg Hmotnost 1000ks= 2.072 kg
