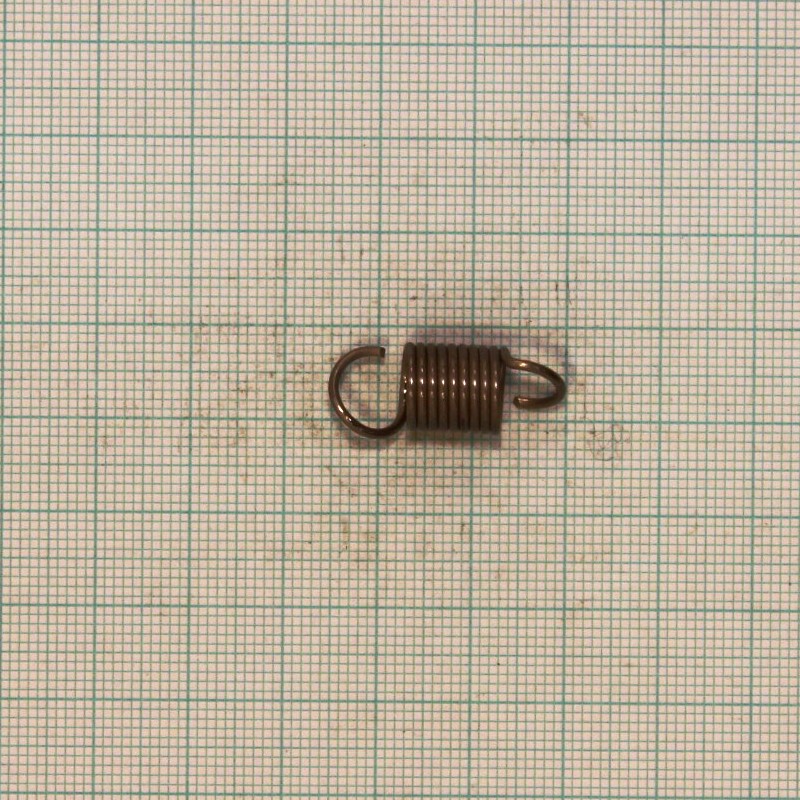

Pružina tažná 1,1x9,5x19x8,5

Volná délka L0= 19.00+-0.50 mm

Drát pružiny d=1,10 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 7.636 Má platit! 4 <= i <= 16

Počet závitů n= 8.50 závitů

Délka oka pružiny o= 4.25 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 9.50+-0.25 mm D= 8.40 mm D2= 7.30+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 19.00 mm F0= 5.22 N

. L1= 23.69 mm F1= 16.89+-1.70 N Tau1= 320.4 Mpa

. L8= 29.94 mm F8= 32.44+-2.23 N Tau8= 615.6 Mpa

. L9= 34.63 mm F9= 44.11 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 7.708 N/mm

Stoupání pružiny t= 1.10 mm

Rozvinutá délka l= 263.9 mm

Čistá hmotnost mc= 0.00197 kg Hmotnost 1000ks= 1.969 kg
