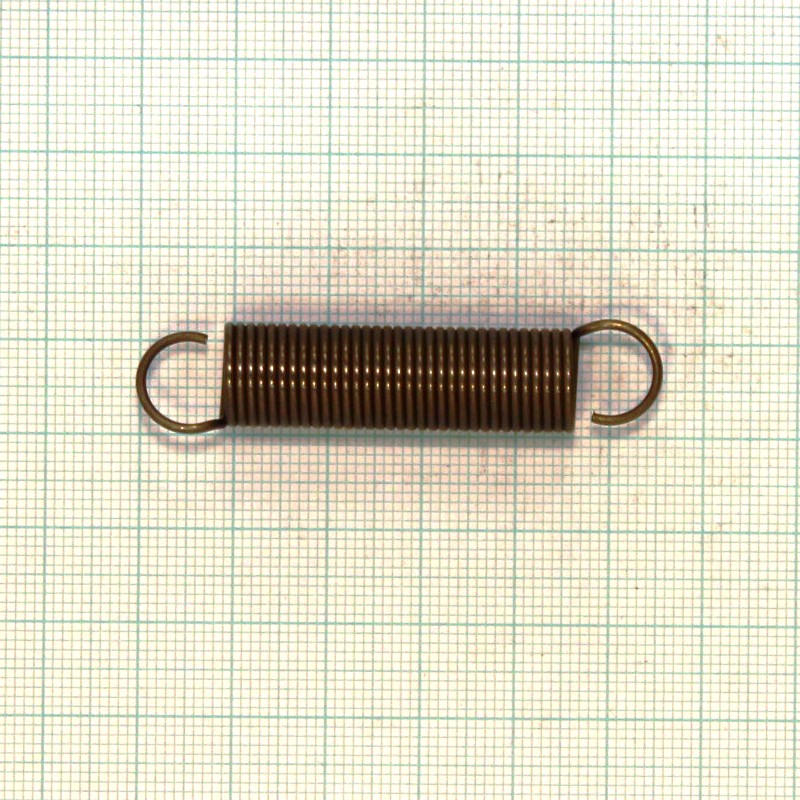

Pružina tažná 1,12x11,2x53,5x33,5

Volná délka L0= 53.50+-1.00 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 9.000 Má platit! 4 <= i <= 16

Počet závitů n= 33.50 závitů

Délka oka pružiny o= 7.450 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 11.20+-0.40 mm D= 10.08 mm D2= 8.96+-0.40 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 53.50 mm F0= 4.44 N

. L1= 80.83 mm F1= 17.05+-0.88 N Tau1= 358.3 Mpa

. L8= 117.26 mm F8= 33.87+-1.43 N Tau8= 711.5 Mpa

. L9= 144.59 mm F9= 46.48 N Tau9= 976.5 MPa

. TauD= 976.5 MPa

Tuhost pružiny c= 4.901 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 1108.4 mm

Čistá hmotnost mc= 0.00857 kg Hmotnost 1000ks= 8.572 kg
