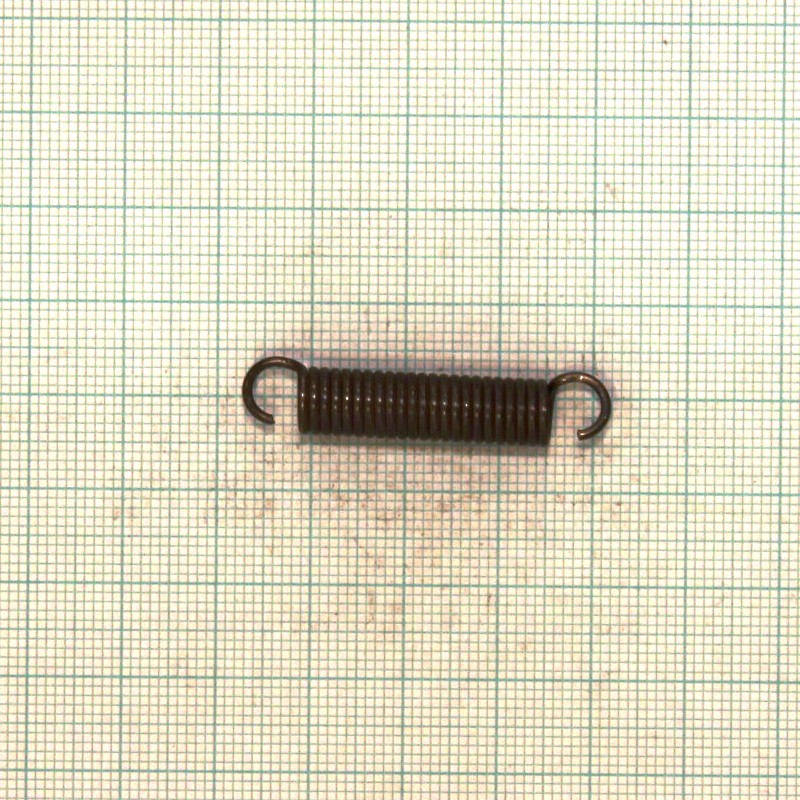

Pružina tažná 1,12x7,24x37x23

Volná délka L0= 37.00+-0.70 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SH

Poměr vinutí i= 5.464 Má platit! 4 <= i <= 16

Počet závitů n= 23.50 závitů

Délka oka pružiny o= 4.80 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.24+-0.20 mm D= 6.12 mm D2= 5.00+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 37.00 mm F0= 8.15 N

. L1= 41.80 mm F1= 22.26+-2.35 N Tau1= 313.3 Mpa

. L8= 48.00 mm F8= 40.48+-2.67 N Tau8= 569.8 Mpa

. L9= 61.09 mm F9= 78.97 N Tau9= 1111.5 MPa

. TauD= 1111.5 MPa

Tuhost pružiny c= 11.089 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 480.7 mm

Čistá hmotnost mc= 0.00372 kg Hmotnost 1000ks= 3.717 kg
