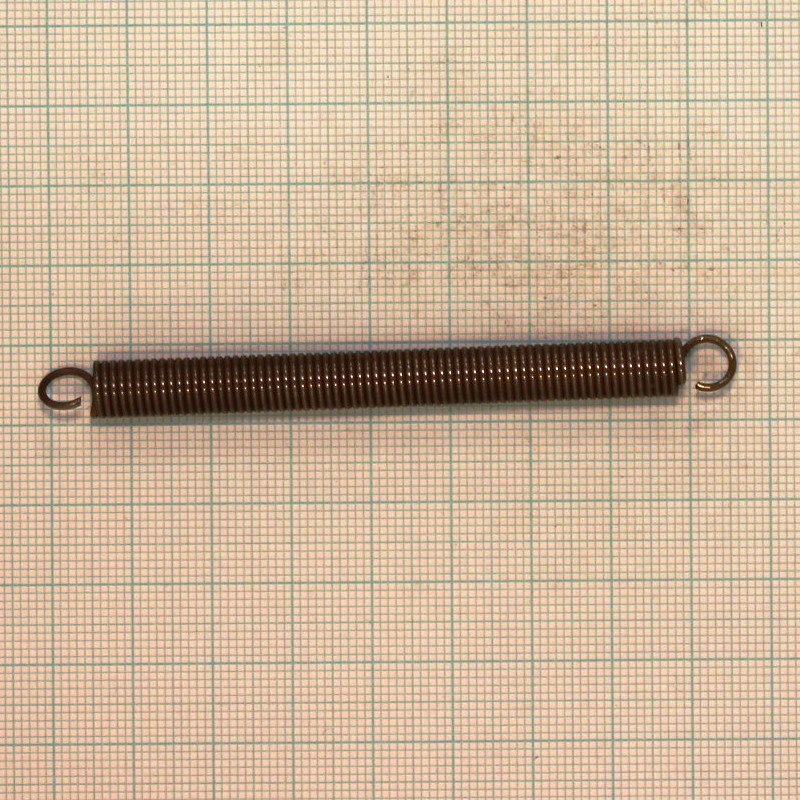

Pružina tažná 1x7,3x85x73

Volná délka L0= 85.00+-1.40 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 6.30 Má platit! 4 <= i <= 16

Počet závitů n= 73.00 závitů

Délka oka pružiny o= 5.50 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.30+-0.20 mm D= 6.30 mm D2= 5.30+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 85.00 mm F0= 5.46 N

. L1= 109.41 mm F1= 18.92+-1.22 N Tau1= 372.2 Mpa

. L8= 141.96 mm F8= 36.86+-1.76 N Tau8= 725.2 Mpa

. L9= 166.37 mm F9= 50.32 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 6.011 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 1474.5 mm

Čistá hmotnost mc= 0.00909 kg Hmotnost 1000ks= 9.091 kg
