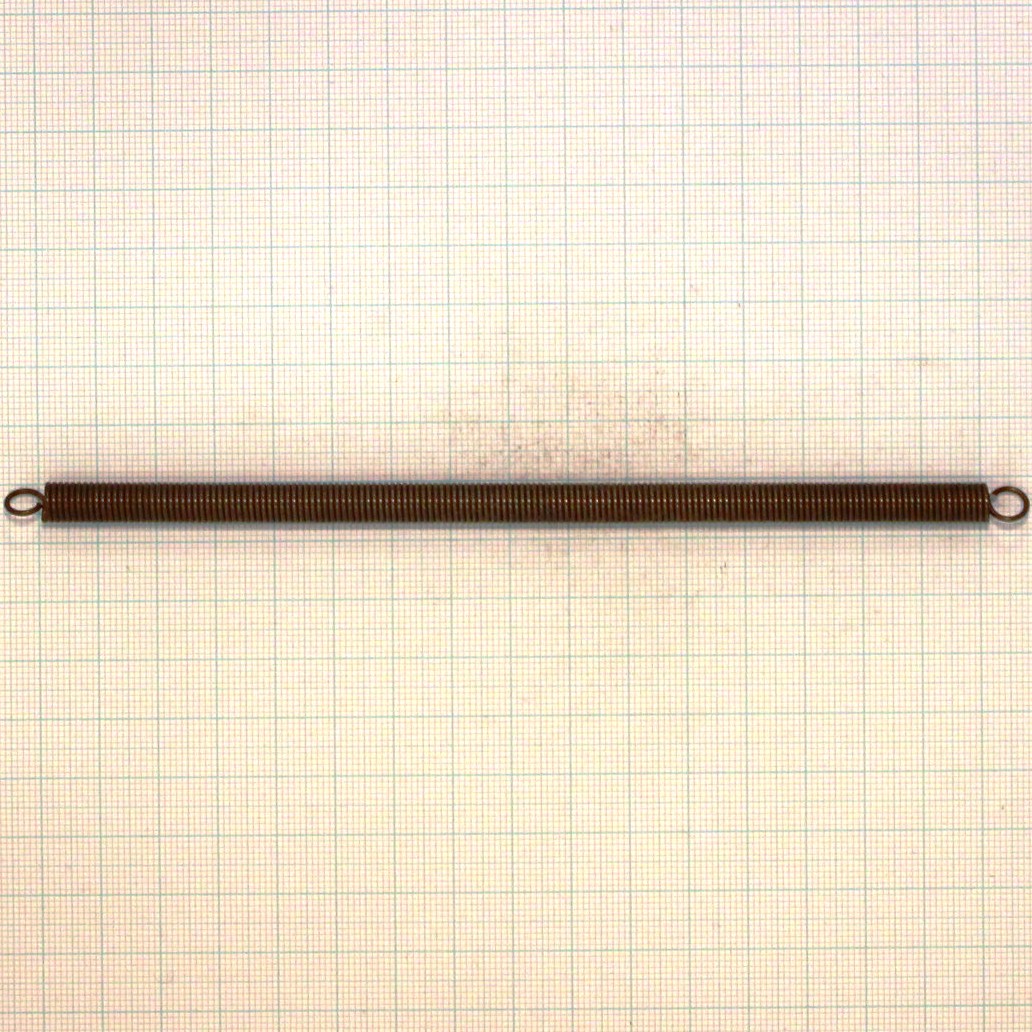

Pružina tažná 1x7x170,5x159,5

Volná délka L0= 170.50+-2.80 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 6.00 Má platit! 4 <= i <= 16

Počet závitů n= 159.50 závitů

Délka oka pružiny o= 5.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.00+-0.20 mm D= 6.00 mm D2= 5.00+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 170.50 mm F0= 4.00 N

. L1= 220.06 mm F1= 18.48+-1.19 N Tau1= 350.0 Mpa

. L8= 286.15 mm F8= 37.78+-1.80 N Tau8= 715.7 Mpa

. L9= 335.71 mm F9= 52.25 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 4.292 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 3034.8 mm

Čistá hmotnost mc= 0.01871 kg Hmotnost 1000ks= 18.711 kg
