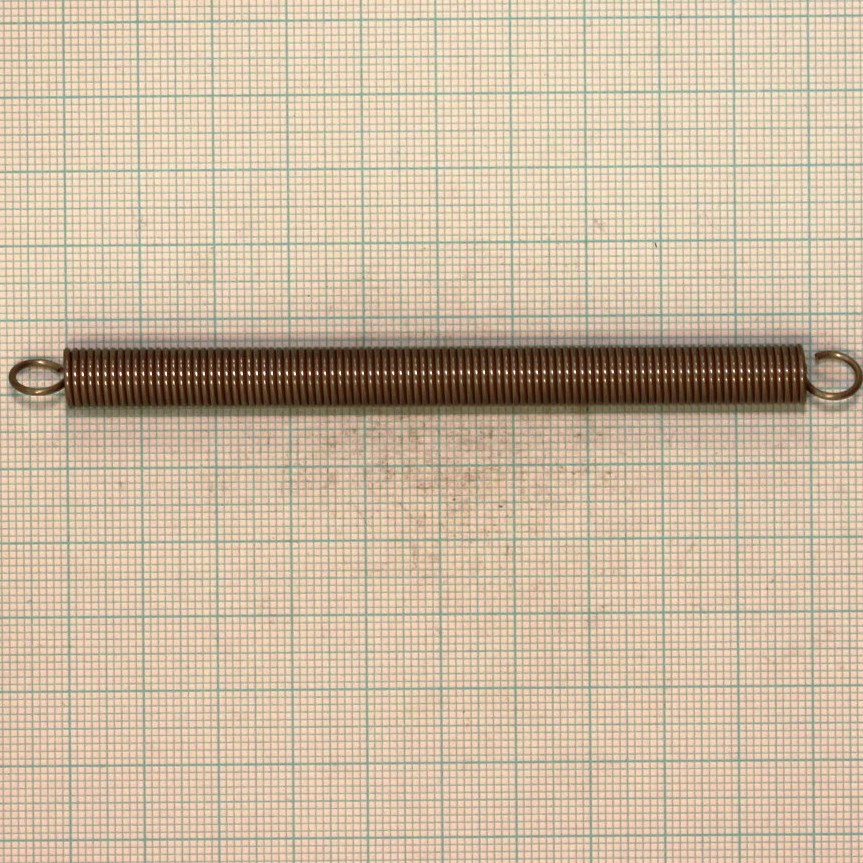

Pružina tažná 1x8x110x97

Volná délka L0= 110.00+-1.80 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 97.00 závitů

Délka oka pružiny o= 6.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 110.00 mm F0= 4.80 N

. L1= 150.00 mm F1= 15.09+-0.88 N Tau1= 322.9 Mpa

. L8= 210.00 mm F8= 30.54+-1.35 N Tau8= 653.2 Mpa

. L9= 243.39 mm F9= 39.13 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 5.057 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 2166.1 mm

Čistá hmotnost mc= 0.01335 kg Hmotnost 1000ks= 13.355 kg
