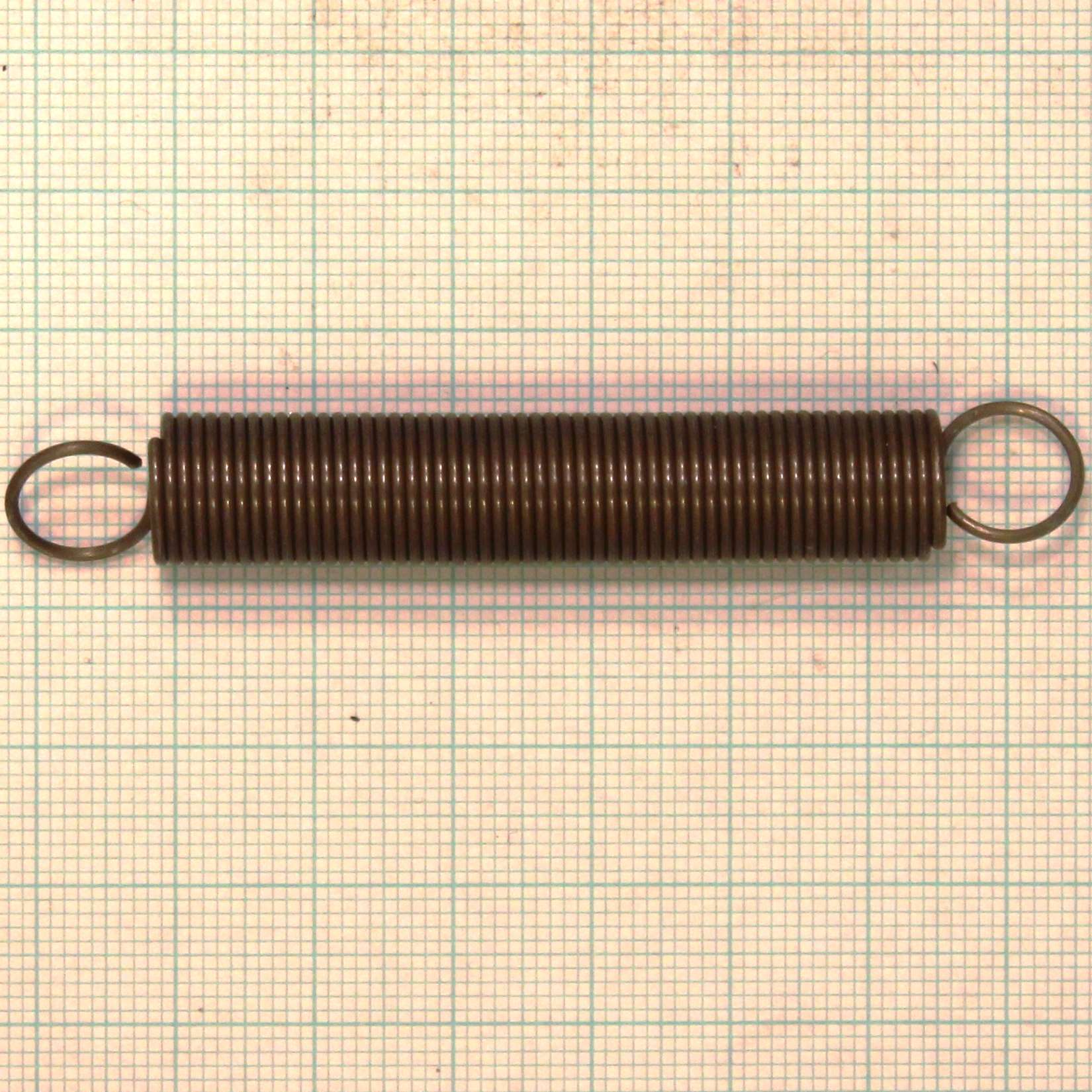

Pružina tažná 1x11x75x55,5

Volná délka L0= 75.00+-1.20 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 10.00 Má platit! 4 <= i <= 16

Počet závitů n= 55.50 závitů

Délka oka pružiny o= 9.75 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 11.00+-0.30 mm D= 10.00 mm D2= 9.00+-0.30 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 75.00 mm F0= 3.00 N

. L1= 125.00 mm F1= 12.23+-0.58 N Tau1= 353.0 Mpa

. L8= 175.00 mm F8= 21.46+-0.89 N Tau8= 619.4 Mpa

. L9= 244.54 mm F9= 34.30 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 3.185 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 1759.3 mm

Čistá hmotnost mc= 0.01085 kg Hmotnost 1000ks= 10.847 kg
