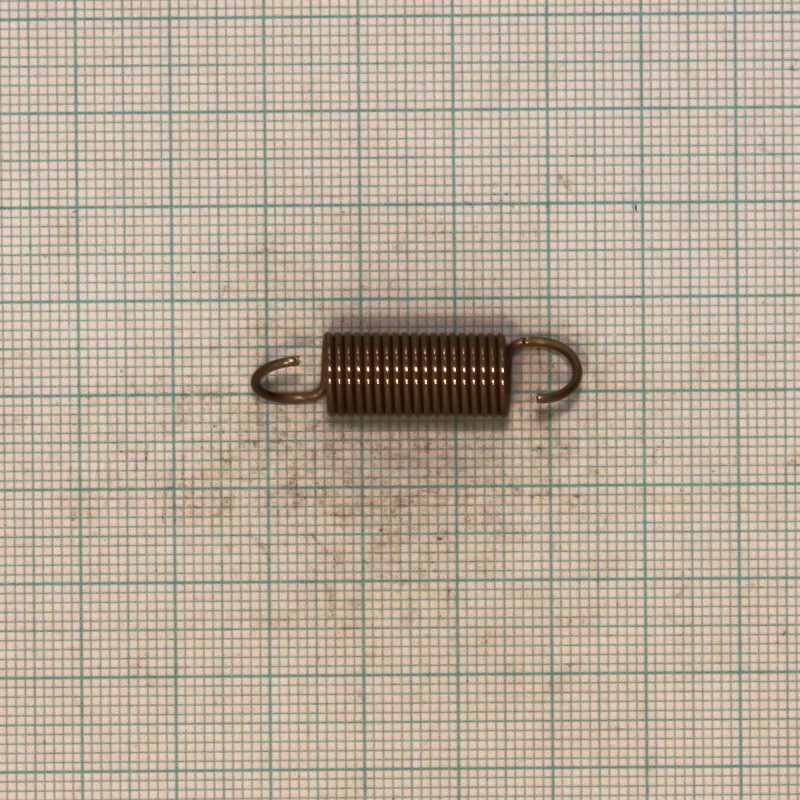

Pružina tažná 1x9x33x19,25

Volná délka L0= 33.00+-0.30 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 8.00 Má platit! 4 <= i <= 16

Počet závitů n= 19.25 závitů

Délka oka pružiny o= 6.40 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 9.00+-0.25 mm D= 8.00 mm D2= 7.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 33.10 mm F0= 4.00 N

. L1= 45.00 mm F1= 14.34+-0.89 N Tau1= 342.2 Mpa

. L8= 60.00 mm F8= 27.37+-1.29 N Tau8= 653.2 Mpa

. L9= 68.87 mm F9= 35.07 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 4.869 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 521.5 mm

Čistá hmotnost mc= 0.00322 kg Hmotnost 1000ks= 3.215 kg
