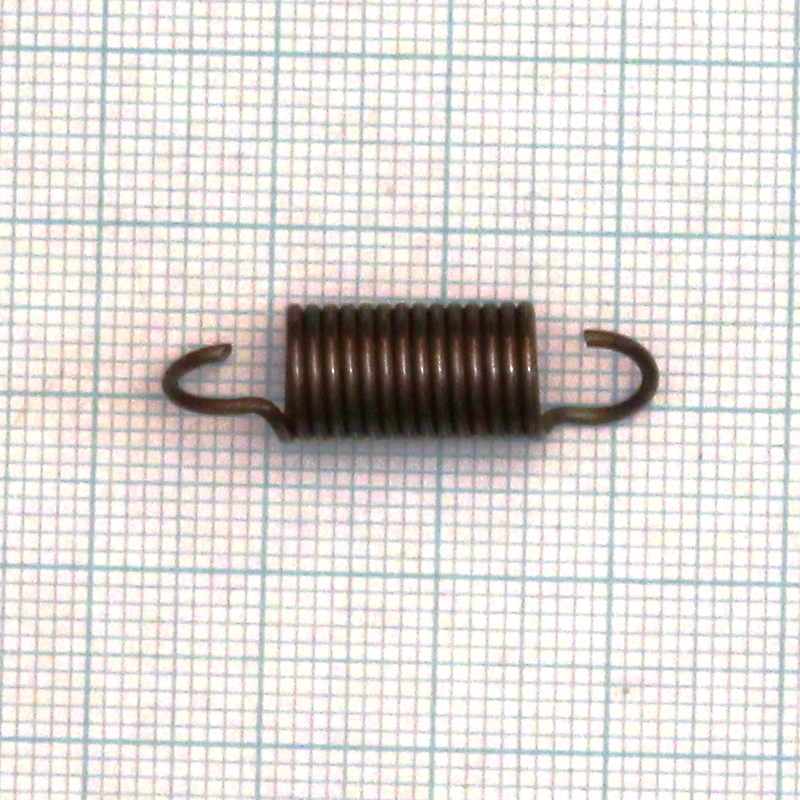

Pružina tažná 1x7,9x26x13,25

Volná délka L0= 26.00+-0.60 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 6.90 Má platit! 4 <= i <= 16

Počet závitů n= 13.25 závitů

Délka oka pružiny o= 5.87 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.90+-0.25 mm D= 6.90 mm D2= 5.90+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 26.00 mm F0= 4.80 N

. L1= 31.45 mm F1= 17.41+-1.55 N Tau1= 368.0 Mpa

. L8= 38.72 mm F8= 34.21+-1.99 N Tau8= 723.4 Mpa

. L9= 44.18 mm F9= 46.82 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 7.112 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 319.7 mm

Čistá hmotnost mc= 0.00197 kg Hmotnost 1000ks= 1.971 kg
