Úvod »Pružiny tažné»1,00 mm » Pružina tažná 1x7,3x37,6x26

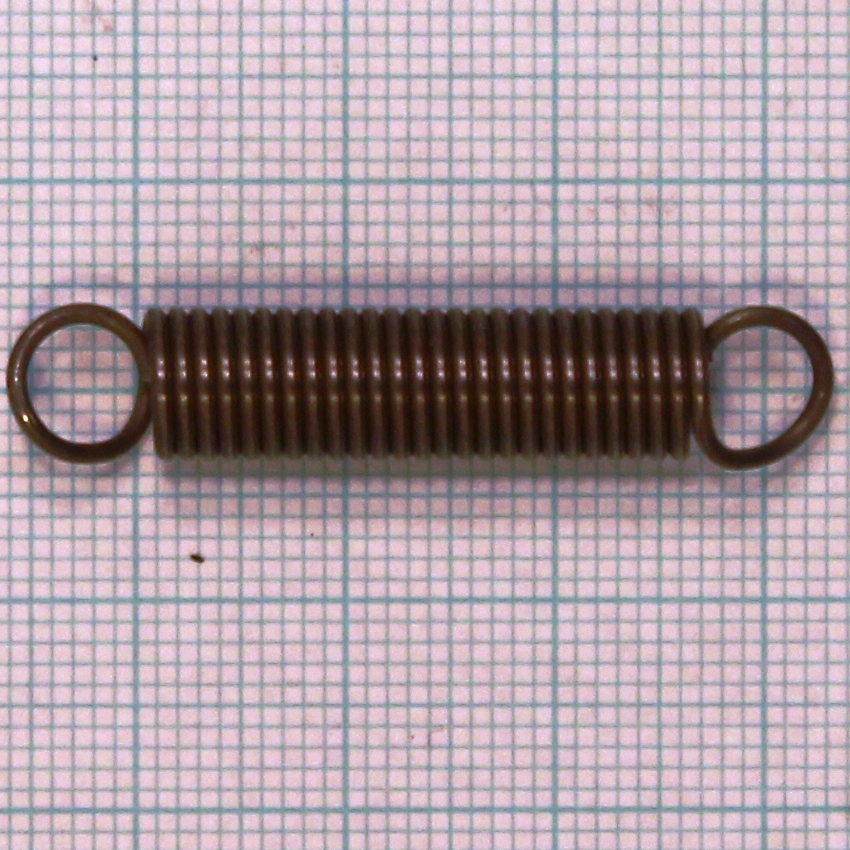

Pružina tažná 1x7,3x37,6x26

Volná délka L0= 37.60+-0.70 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 6.30 Má platit! 4 <= i <= 16

Počet závitů n= 26.00 závitů

Délka oka pružiny o= 5.30 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.30+-0.20 mm D= 6.30 mm D2= 5.30+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 37.60 mm F0= 5.00 N

. L1= 46.38 mm F1= 18.60+-1.37 N Tau1= 365.9 Mpa

. L8= 58.10 mm F8= 36.72+-1.90 N Tau8= 722.5 Mpa

. L9= 66.88 mm F9= 50.32 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 6.548 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 544.3 mm

Čistá hmotnost mc= 0.00336 kg Hmotnost 1000ks= 3.356 kg
