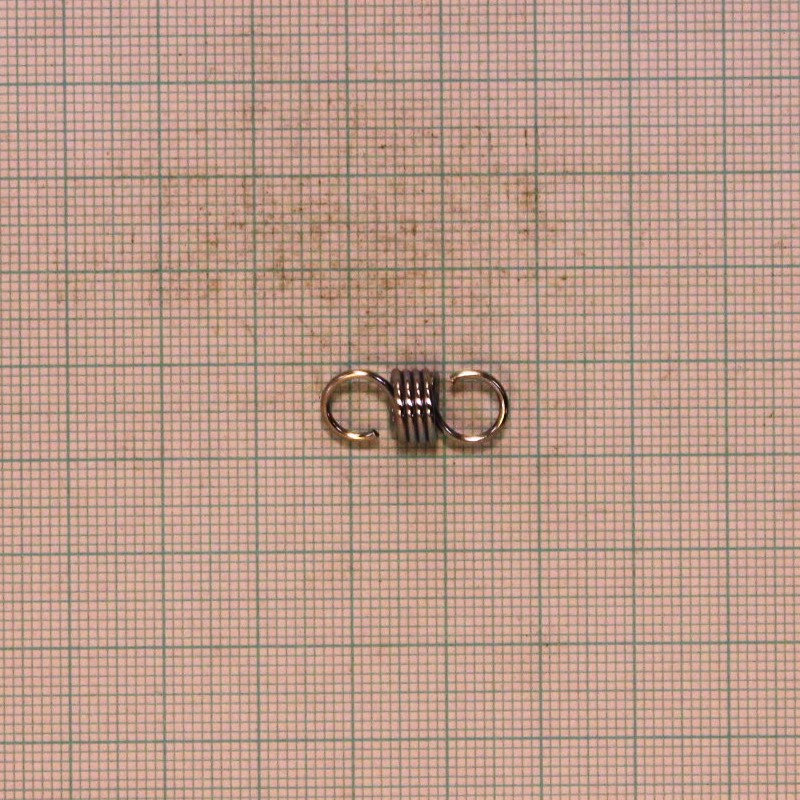

Pružina tažná 1x8x17,5x4,5

Volná délka L0= 17.50+-0.50 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 4.50 závitů

Délka oka pružiny o= 6.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 17.50 mm F0= 4.80 N

. L1= 19.41 mm F1= 17.24+-3.13 N Tau1= 368.9 Mpa

. L8= 21.95 mm F8= 33.84+-3.60 N Tau8= 723.8 Mpa

. L9= 23.86 mm F9= 46.28 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 11.319 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 131.9 mm

Čistá hmotnost mc= 0.00081 kg Hmotnost 1000ks= 0.814 kg
