Úvod »Pružiny tažné»1,00 mm » Pružina tažná 1x8x42x29,25

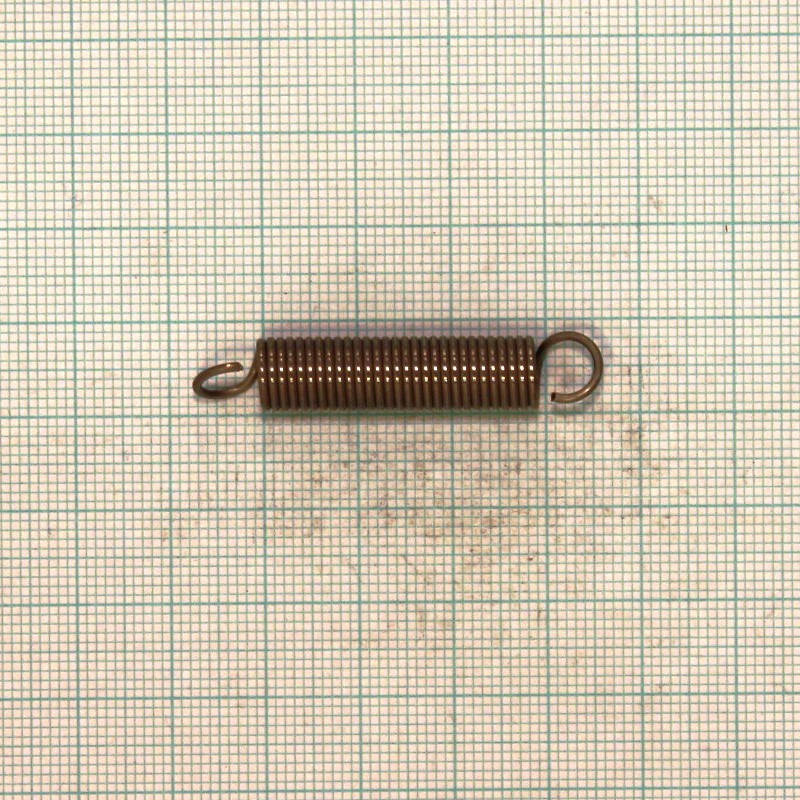

Pružina tažná 1x8x42x29,25

Volná délka L0= 42.00+-0.90 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 29.25 závitů

Délka oka pružiny o= 5.855 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 42.00 mm F0= 4.80 N

. L1= 52.00 mm F1= 13.33+-0.94 N Tau1= 285.2 Mpa

. L8= 77.70 mm F8= 35.27+-1.59 N Tau8= 754.4 Mpa

. L9= 82.22 mm F9= 39.13 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 5.653 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 676.2 mm

Čistá hmotnost mc= 0.00417 kg Hmotnost 1000ks= 4.169 kg
