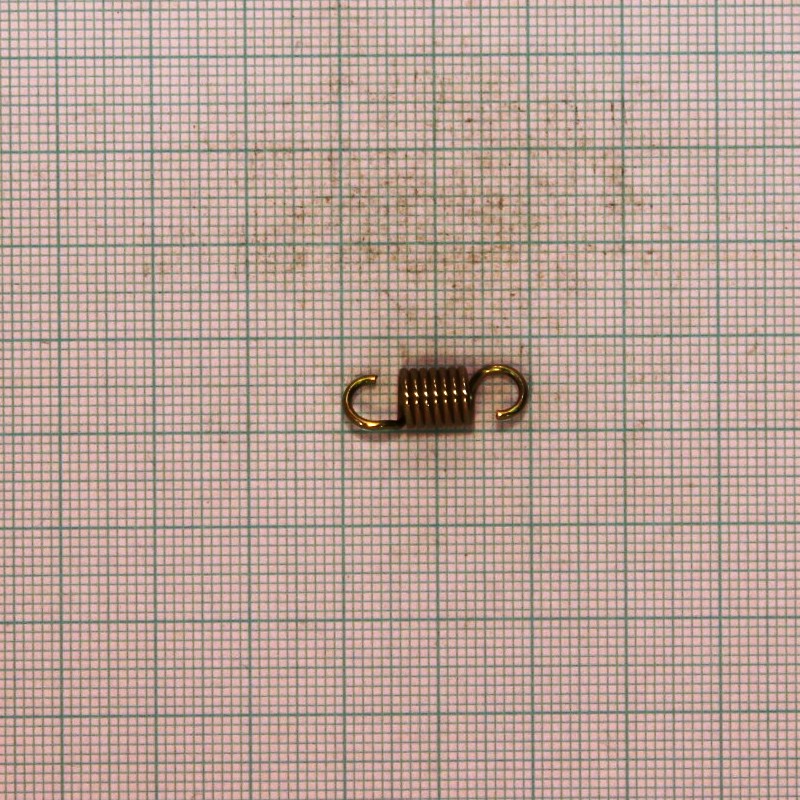

Pružina tažná 1x6,5x17,5x7,5

Volná délka L0= 17.50+-0.50 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 5.50 Má platit! 4 <= i <= 16

Počet závitů n= 7.50 závitů

Délka oka pružiny o= 4.50 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

. D1= 6.50+-0.20 mm D= 5.50 mm D2= 4.50+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 17.50 mm F0= 6.40 N

. L1= 19.34 mm F1= 21.22+-3.86 N Tau1= 376.5 Mpa

. L8= 21.79 mm F8= 40.98+-4.25 N Tau8= 727.1 Mpa

. L9= 23.63 mm F9= 55.80 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 14.464 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 155.5 mm

Čistá hmotnost mc= 0.00096 kg Hmotnost 1000ks= 0.959 kg
