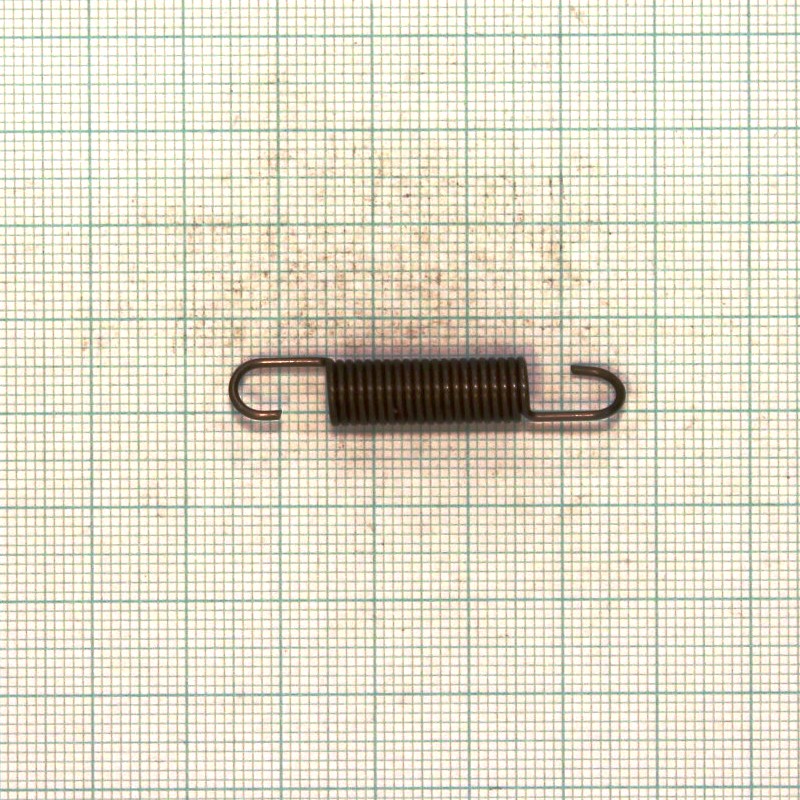

Pružina tažná 1x7x38,5x19,5

Volná délka L0= 38.50+-0.70 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 6.00 Má platit! 4 <= i <= 16

Počet závitů n= 19.50 závitů

Délka oka pružiny o= 9.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

. D1= 7.00+-0.20 mm D= 6.00 mm D2= 5.00+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

, L0= 38.50 mm F0= 4.00 N

. L1= 44.56 mm F1= 18.48+-1.70 N Tau1= 350.0 Mpa

. L8= 52.64 mm F8= 37.78+-2.24 N Tau8= 715.7 Mpa

. L9= 58.70 mm F9= 52.25 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 6.389 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 395.8 mm

Čistá hmotnost mc= 0.00244 kg Hmotnost 1000ks= 2.441 kg
