Úvod »Pružiny tažné»1,00 mm » Pružina tažná 1x8x42x28,5

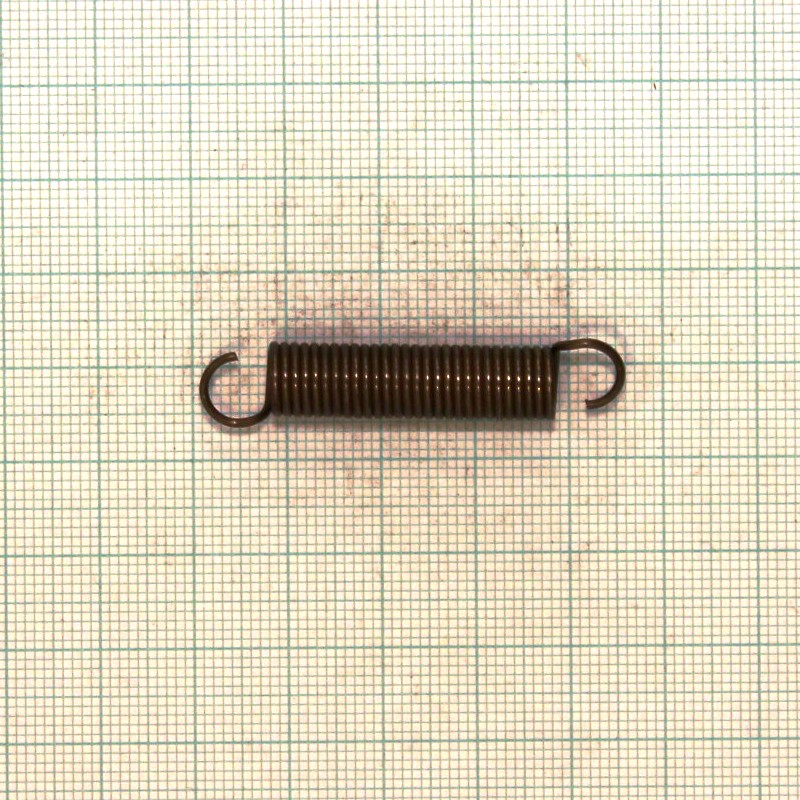

Pružina tažná 1x8x42x28,5

Volná délka L0= 42.00+-0.90 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 28.50 závitů

Délka oka pružiny o= 6.25 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 42.00 mm F0= 4.70 N

. L1= 55.00 mm F1= 18.08+-1.13 N Tau1= 386.8 Mpa

. L8= 70.00 mm F8= 33.52+-1.60 N Tau8= 717.1 Mpa

. L9= 82.40 mm F9= 46.28 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 5.729 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 659.7 mm

Čistá hmotnost mc= 0.00407 kg Hmotnost 1000ks= 4.068 kg
