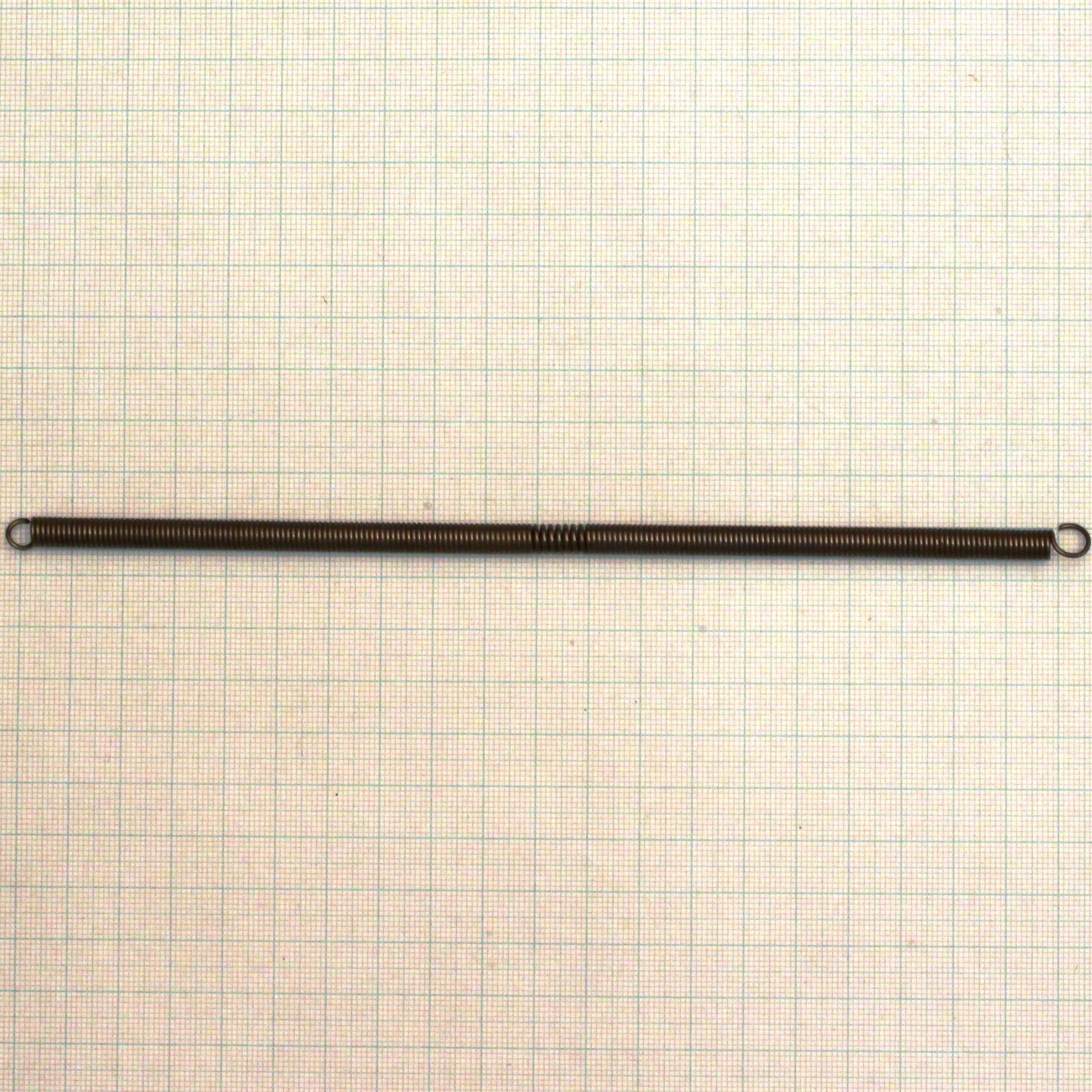

Pružina tažná 1x6x208x145

Volná délka L0= 208.00+-3.50 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SH

Poměr vinutí i= 5.00 Má platit! 4 <= i <= 16

Počet závitů n= 145.00 závitů

Délka oka pružiny o= 4.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

. D1= 6.00+-0.20 mm D= 5.00 mm D2= 4.00+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 208.00 mm F0= 0.00 N

. L1= 244.73 mm F1= 20.39+-1.70 N Tau1= 337.5 Mpa

. L8= 293.70 mm F8= 47.58+-2.65 N Tau8= 787.5 Mpa

. L9= 330.43 mm F9= 67.97 N Tau9= 1125.0 MPa

. TauD= 1125.0 MPa

Tuhost pružiny c= 0.555 N/mm

Stoupání pružiny t= 1.37 mm Má platit! 1.50 <= t <= 2.00

Rozvinutá délka l= 2301.2 mm

Čistá hmotnost mc= 0.01419 kg Hmotnost 1000ks= 14.188 kg
