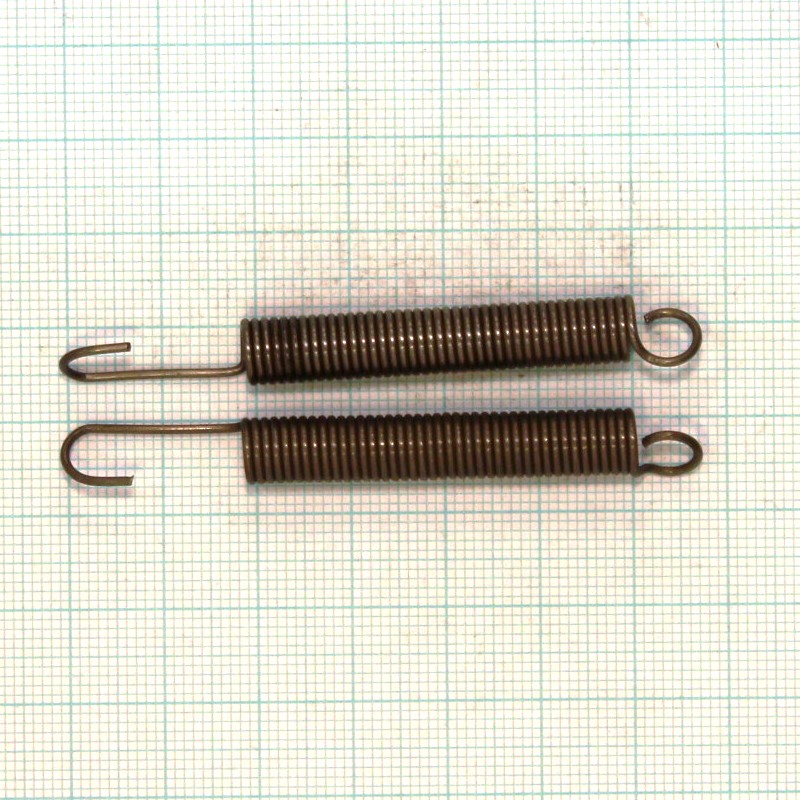

Pružina tažná 1x7,2x66x39,75

Volná délka L0= 66.00+-1.20 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 6.20 Má platit! 4 <= i <= 16

Počet závitů n= 39.75 závitů

Délka oka pružiny o= 12.60 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.20+-0.20 mm D= 6.20 mm D2= 5.20+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 66.00 mm F0= 5.00 N

. L1= 78.98 mm F1= 18.78+-1.47 N Tau1= 365.0 Mpa

. L8= 96.28 mm F8= 37.16+-1.99 N Tau8= 722.1 Mpa

. L9= 109.26 mm F9= 50.95 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 6.062 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 803.5 mm

Čistá hmotnost mc= 0.00495 kg Hmotnost 1000ks= 4.954 kg
