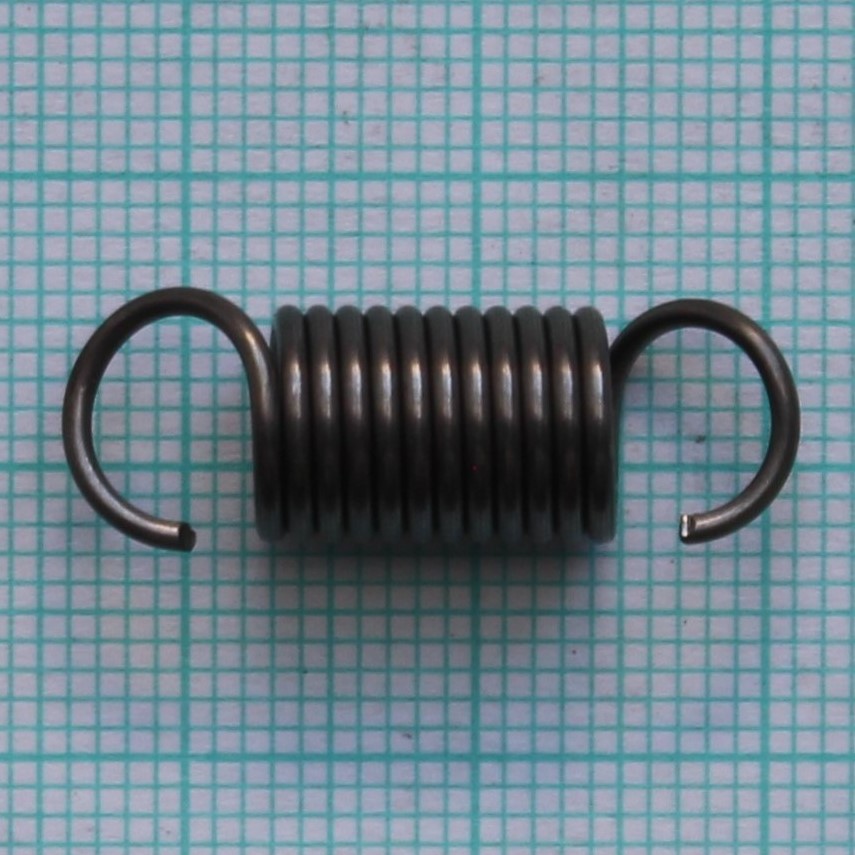

- Volná délka L0= 23.00+-0.50 mm
- Drát pružiny d=1,0 mm patentovaný EN 10207-1 SH
- Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16
- Počet závitů n= 12.00 závitů
- Délka oka pružiny o= 5.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 23.00 mm F0= 3.40 N
- L1= 30.00 mm F1= 20.51+-1.74 N Tau1= 438.8 Mpa
- L8= 40.00 mm F8= 44.96+-2.76 N Tau8= 961.7 Mpa
- L9= 43.12 mm F9= 52.59 N Tau9= 1125.0 MPa
- TauD= 1125.0 MPa
- Tuhost pružiny c= 5.845 N/mm
- Stoupání pružiny t= 1.00 mm
- Rozvinutá délka l= 296.9 mm
- Čistá hmotnost mc= 0.00183 kg Hmotnost 1000ks= 1.830 kg
