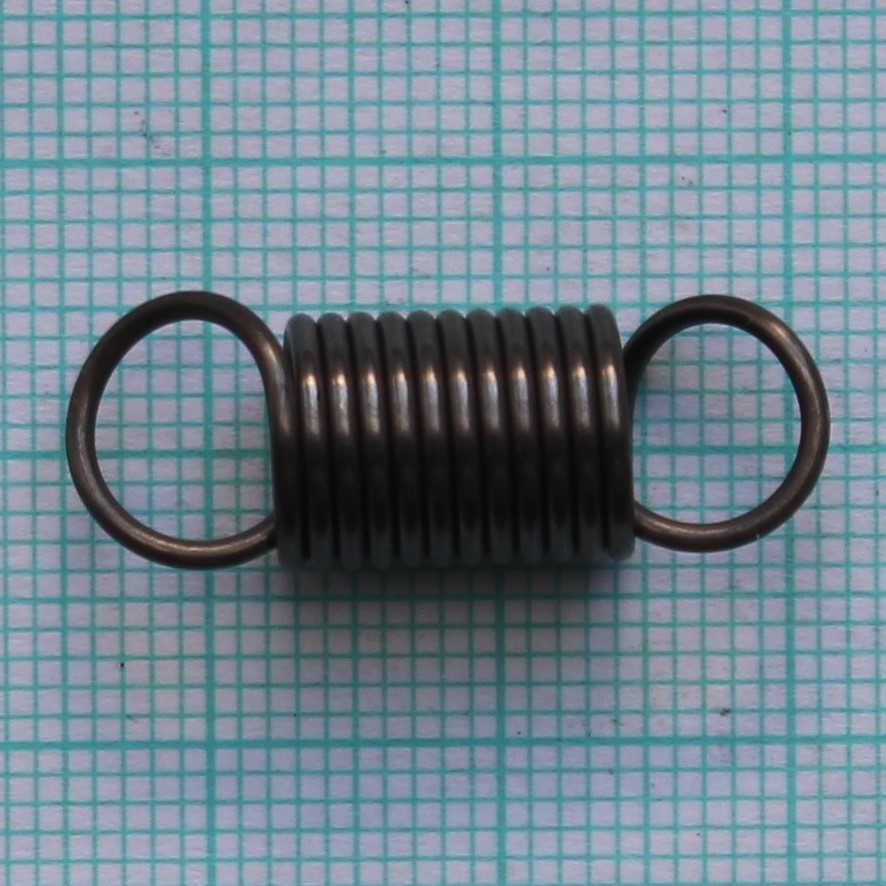

Pružina tažná 1x8,7x24x12
- Volná délka L0= 24.00+-0.50 mm
- Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 7.70 Má platit! 4 <= i <= 16
- Počet závitů n= 12.00 závitů
- Délka oka pružiny o= 5.50 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 8.70+-0.25 mm D= 7.70 mm D2= 6.70+-0.25 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 24.00 mm F0= 4.00 N
- L1= 30.00 mm F1= 15.02+-1.39 N Tau1= 347.3 Mpa
- L8= 40.00 mm F8= 33.39+-2.10 N Tau8= 771.9 Mpa
- L9= 45.14 mm F9= 42.82 N Tau9= 990.0 MPa
- TauD= 990.0 MPa
- Tuhost pružiny c= 5.837 N/mm
- Stoupání pružiny t= 1.00 mm
- Rozvinutá délka l= 326.6 mm
- Čistá hmotnost mc= 0.00201 kg Hmotnost 1000ks= 2.013 kg
