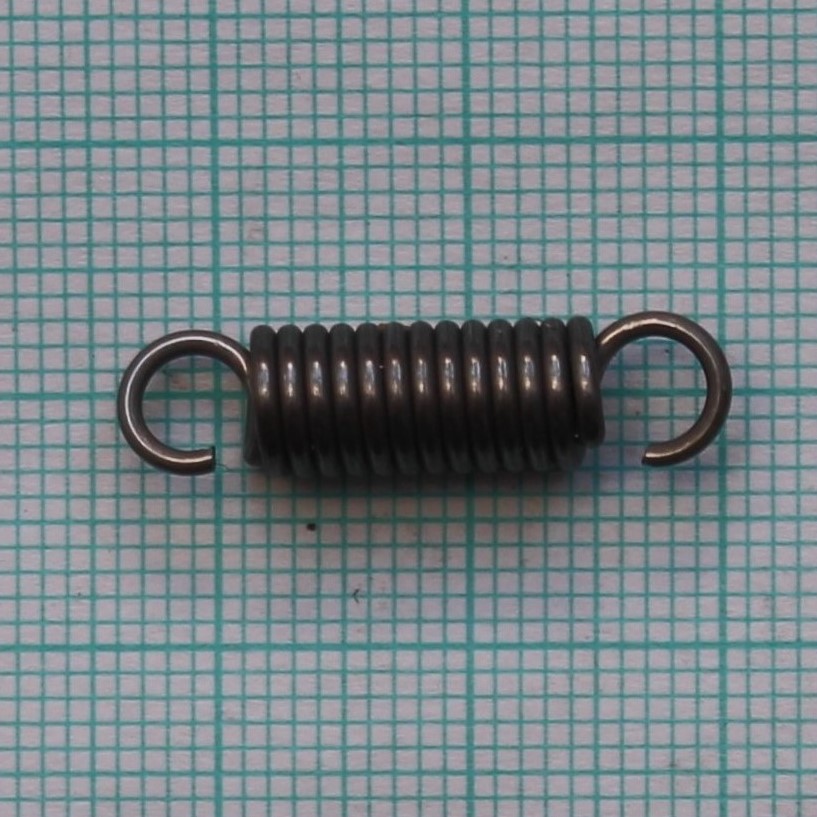

- Volná délka L0= 22.00+-0.50 mm
- Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 5.00 Má platit! 4 <= i <= 16
- Počet závitů n= 13.00 závitů
- Délka oka pružiny o= 4.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 6.00+-0.20 mm D= 5.00 mm D2= 4.00+-0.20 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 22.00 mm F0= 6.00 N
- L1= 25.00 mm F1= 24.58+-3.12 N Tau1= 406.8 Mpa
- L8= 28.00 mm F8= 43.15+-3.49 N Tau8= 714.3 Mpa
- L9= 30.69 mm F9= 59.81 N Tau9= 990.0 MPa
- TauD= 990.0 MPa
- Tuhost pružiny c= 12.192 N/mm
- Stoupání pružiny t= 1.00 mm
- Rozvinutá délka l= 227.8 mm
- Čistá hmotnost mc= 0.00140 kg Hmotnost 1000ks= 1.404 kg
