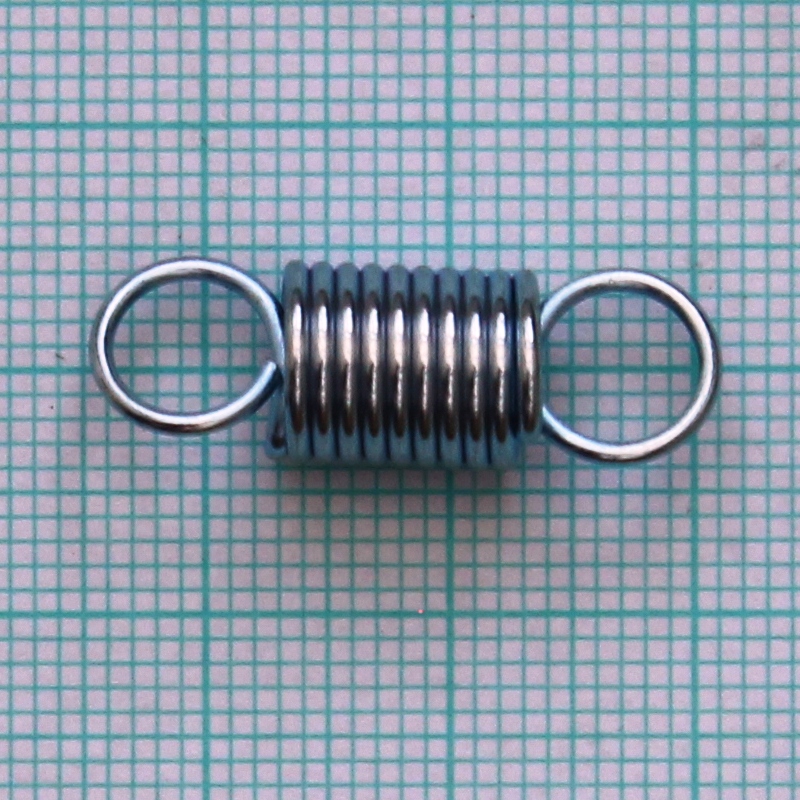

Pružina tažná 1x8x24x11

Volná délka L0= 24.00+-0.50 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 7.000 Má platit! 4 <= i <= 16

Počet závitů n= 11.00 závitů

Délka oka pružiny o= 6.000 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.000+-0.25 mm D= 7.000 mm D2= 6.000+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 24.00 mm F0= 4.50 N

. L1= 30.00 mm F1= 20.50+-1.90 N Tau1= 438.5 Mpa

. L8= 35.00 mm F8= 33.84+-2.40 N Tau8= 723.8 Mpa

. L9= 39.67 mm F9= 46.28 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 7.167 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 274.9 mm

Čistá hmotnost mc= 0.00169 kg Hmotnost 1000ks= 1.695 kg
