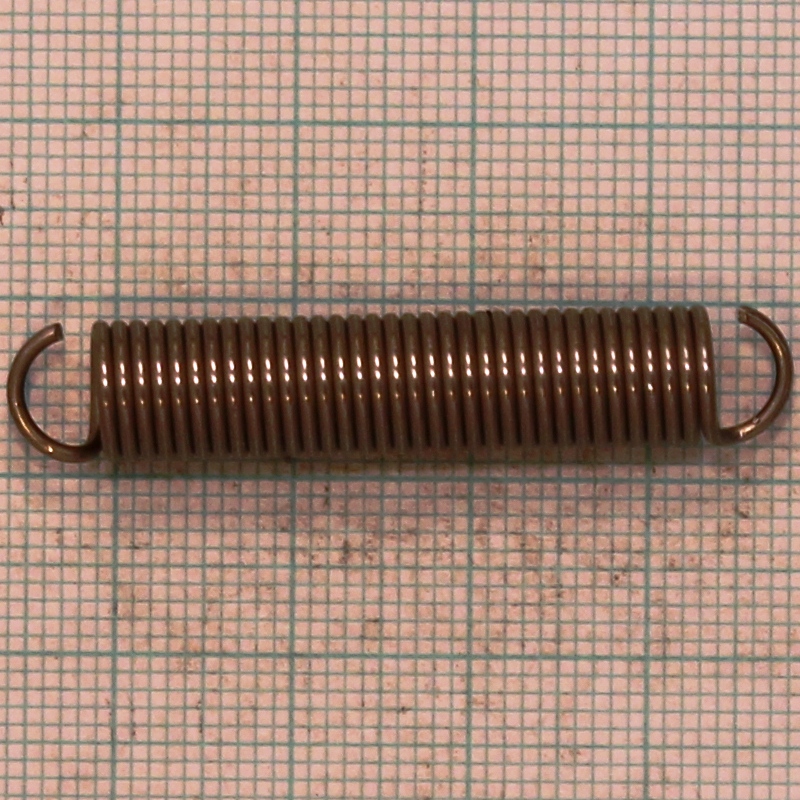

Pružina tažná 1x8x42x26,5

Volná délka L0= 42.00+-0.90 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 26.50 závitů

Délka oka pružiny o= 7.25 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 42.00 mm F0= 4.80 N

. L1= 52.93 mm F1= 15.10+-1.02 N Tau1= 323.0 Mpa

. L8= 67.51 mm F8= 28.83+-1.41 N Tau8= 616.7 Mpa

. L9= 78.44 mm F9= 39.13 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 5.742 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 615.8 mm

Čistá hmotnost mc= 0.00380 kg Hmotnost 1000ks= 3.796 kg
