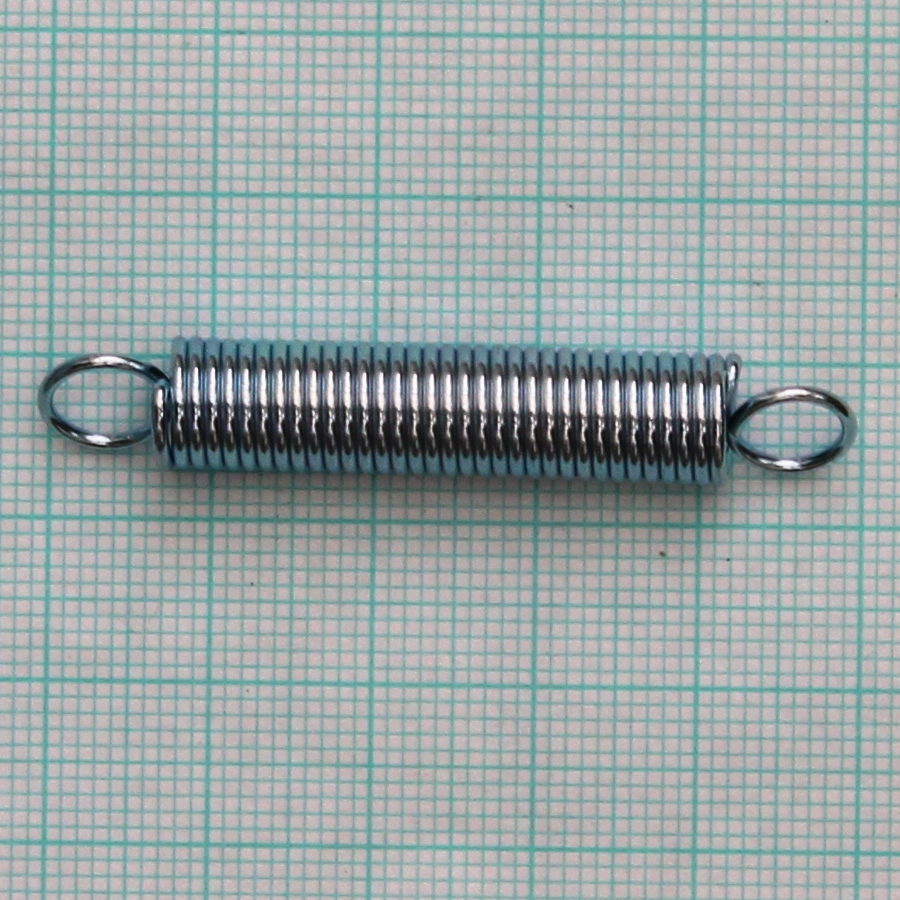

Pružina tažná 1x8x48x35

Volná délka L0= 48.00+-0.90 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 35.00 závitů

Délka oka pružiny o= 6.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 48.00 mm F0= 4.50 N

. L1= 65.00 mm F1= 18.75+-1.11 N Tau1= 401.1 Mpa

. L8= 85.00 mm F8= 35.51+-1.63 N Tau8= 759.6 Mpa

. L9= 97.85 mm F9= 46.28 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 5.338 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 802.7 mm

Čistá hmotnost mc= 0.00495 kg Hmotnost 1000ks= 4.949 kg
