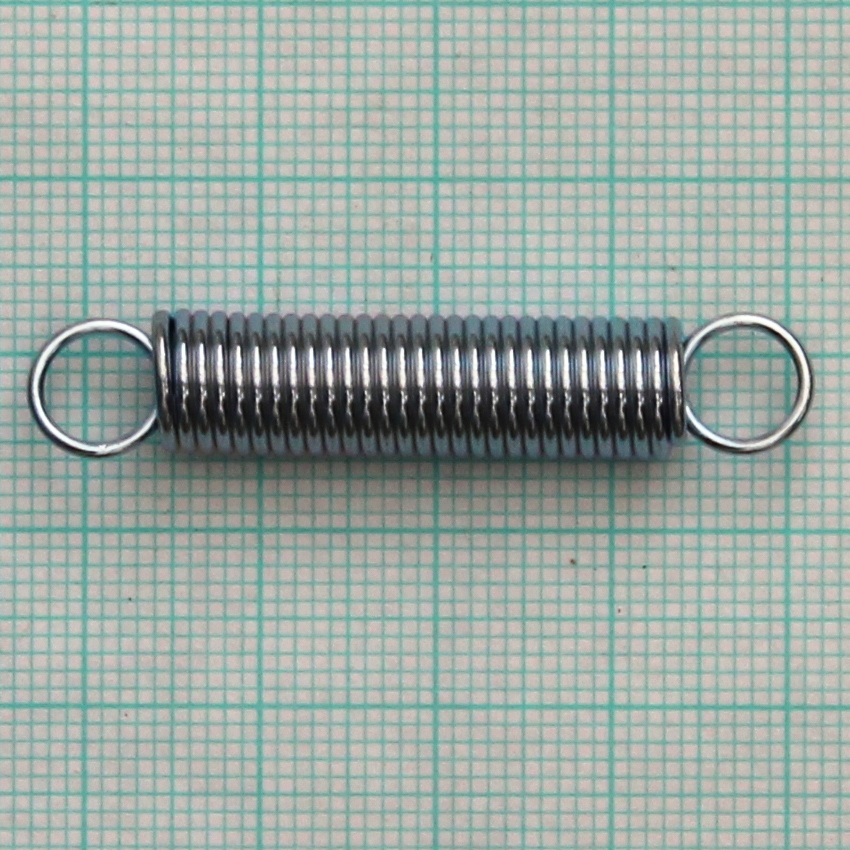

Pružina tažná 1x8x42,5x29,5

Volná délka L0= 42.50+-0.90 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 29.50 závitů

Délka oka pružiny o= 6.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 42.50 mm F0= 4.50 N

. L1= 55.00 mm F1= 16.93+-1.08 N Tau1= 362.2 Mpa

. L8= 70.00 mm F8= 31.85+-1.53 N Tau8= 681.2 Mpa

. L9= 84.51 mm F9= 46.28 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 5.494 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 681.7 mm

Čistá hmotnost mc= 0.00420 kg Hmotnost 1000ks= 4.203 kg
