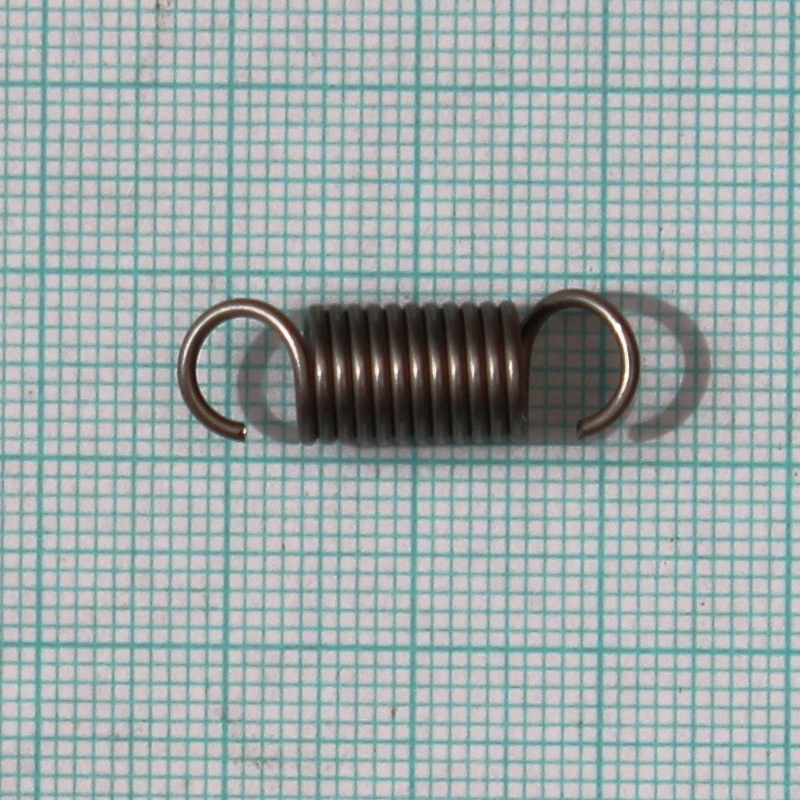

Pružina tažná 1x7,5x22,9x12
- Volná délka L0= 23.00+-0.50 mm
- Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302
- Poměr vinutí i= 6.50 Má platit! 4 <= i <= 16
- Počet závitů n= 12.00 závitů
- Délka oka pružiny o= 5.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 7.50+-0.25 mm D= 6.50 mm D2= 5.50+-0.25 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 23.00 mm F0= 5.00 N
- L1= 27.22 mm F1= 15.95+-1.78 N Tau1= 321.7 Mpa
- L8= 32.84 mm F8= 30.56+-2.25 N Tau8= 616.1 Mpa
- L9= 37.05 mm F9= 41.51 N Tau9= 837.0 MPa
- TauD= 837.0 MPa
- Tuhost pružiny c= 7.598 N/mm
- Stoupání pružiny t= 1.00 mm
- Rozvinutá délka l= 275.7 mm
- Čistá hmotnost mc= 0.00170 kg Hmotnost 1000ks= 1.700 kg
