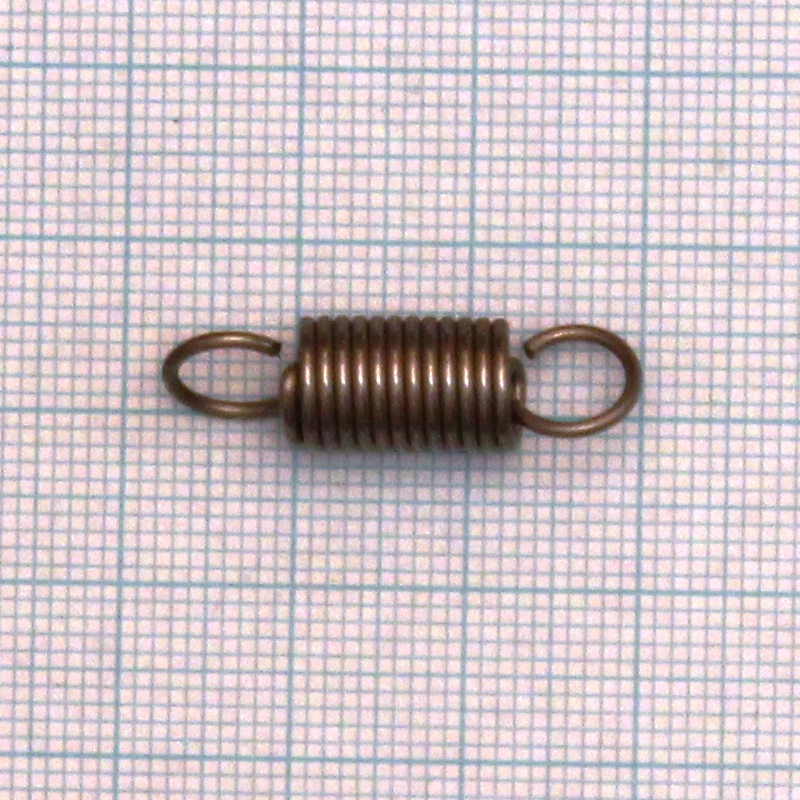

Pružina tažná 1x7,8x24,4x12,75

Volná délka L0= 25.40+-0.60 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 6.80 Má platit! 4 <= i <= 16

Počet závitů n= 12.75 závitů

Délka oka pružiny o= 5.80 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.80+-0.25 mm D= 6.80 mm D2= 5.80+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 25.40 mm F0= 4.90 N

. L1= 30.34 mm F1= 15.45+-1.45 N Tau1= 322.8 Mpa

. L8= 36.92 mm F8= 29.51+-1.78 N Tau8= 616.6 Mpa

. L9= 41.86 mm F9= 40.05 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 7.036 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 304.4 mm

Čistá hmotnost mc= 0.00188 kg Hmotnost 1000ks= 1.877 kg
