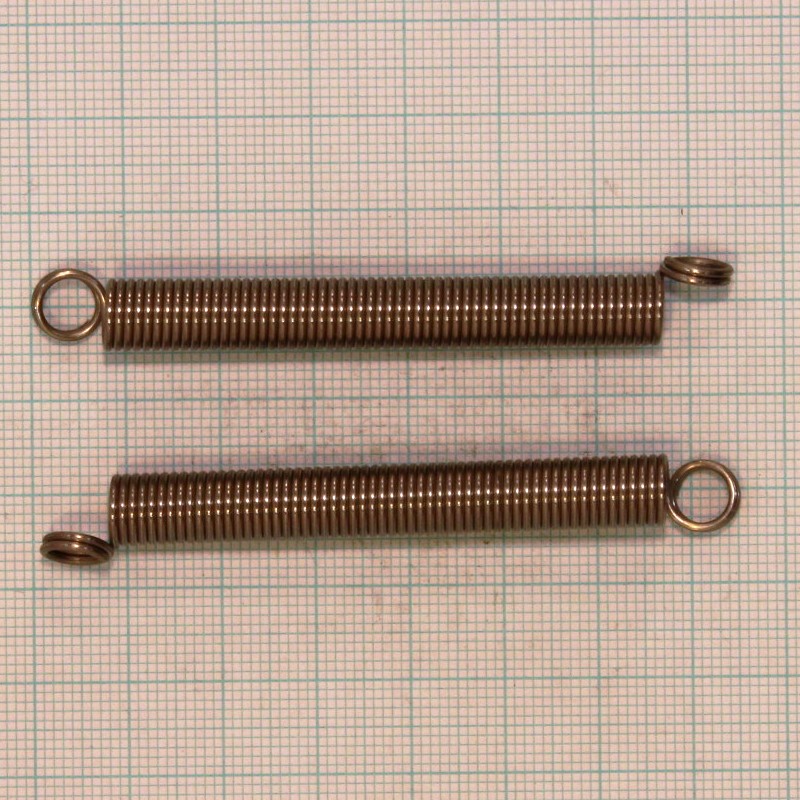

Pružina tažná 1x7,7x73x56,75 levá

Levý závit

Volná délka L0= 73.00+-1.20 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 6.70 Má platit! 4 <= i <= 16

Počet závitů n= 56.75 závitů

Délka oka pružiny o= 7.625 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.70+-0.25 mm D= 6.70 mm D2= 5.70+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 73.00 mm F0= 5.07 N

. L1= 94.20 mm F1= 15.71+-1.01 N Tau1= 324.4 Mpa

. L8= 122.47 mm F8= 29.89+-1.42 N Tau8= 617.3 Mpa

. L9= 143.68 mm F9= 40.53 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 5.572 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 1226.1 mm

Čistá hmotnost mc= 0.00756 kg Hmotnost 1000ks= 7.559 kg
