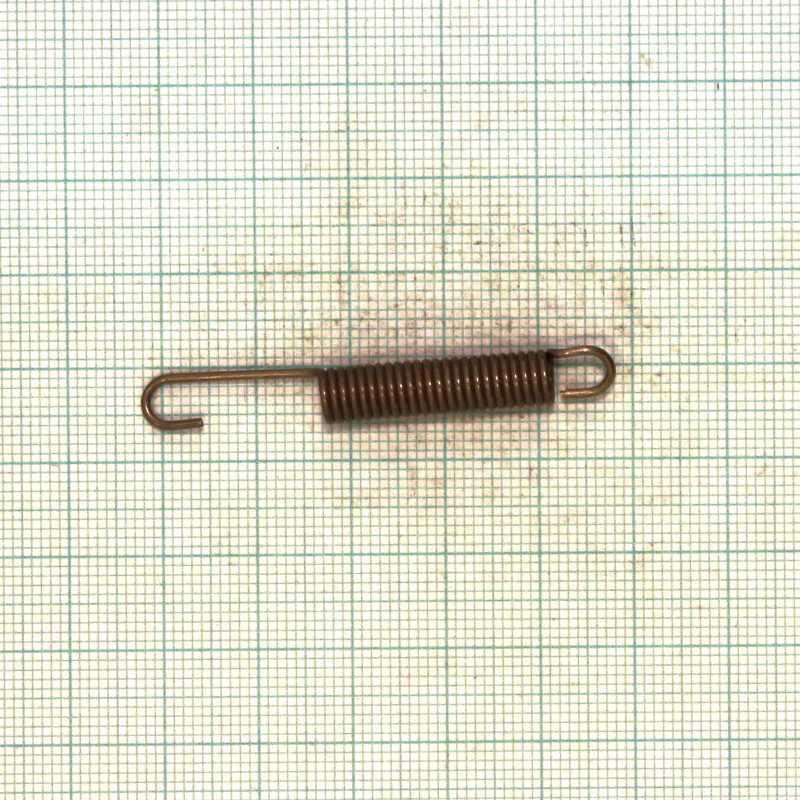

Pružina tažná 1x6,1x49x24

Volná délka L0= 49.00+-0.90 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 5.10 Má platit! 4 <= i <= 16

Počet závitů n= 24.00 závitů

Délka oka pružiny o= 12.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

. D1= 6.10+-0.20 mm D= 5.10 mm D2= 4.10+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 49.00 mm F0= 5.00 N

. L1= 54.00 mm F1= 18.46+-2.18 N Tau1= 309.9 Mpa

. L8= 60.67 mm F8= 36.40+-2.57 N Tau8= 611.1 Mpa

. L9= 65.68 mm F9= 49.86 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 7.690 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 408.6 mm

Čistá hmotnost mc= 0.00252 kg Hmotnost 1000ks= 2.519 kg
