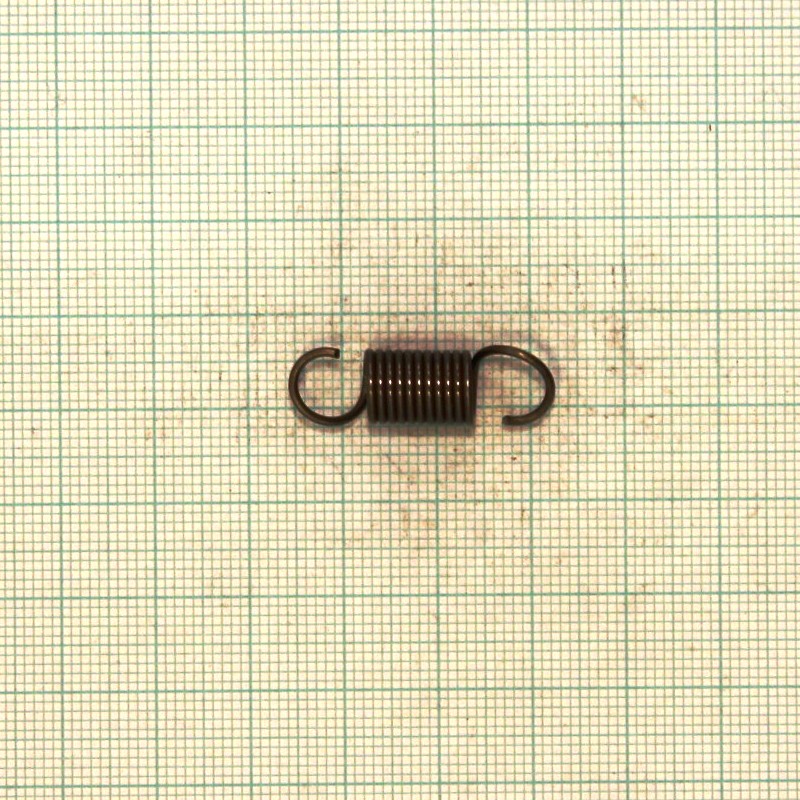

Pružina tažná 1x8x26x11,5

Volná délka L0= 26.00+-0.60 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16

Počet závitů n= 11.50 závitů

Délka oka pružiny o= 6.75 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 7.00 mm D2= 6.00+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 26.00 mm F0= 4.80 N

. L1= 30.00 mm F1= 15.00+-1.78 N Tau1= 320.9 Mpa

. L8= 37.00 mm F8= 32.86+-2.36 N Tau8= 702.9 Mpa

. L9= 42.26 mm F9= 46.28 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 7.351 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 285.9 mm

Čistá hmotnost mc= 0.00176 kg Hmotnost 1000ks= 1.763 kg
