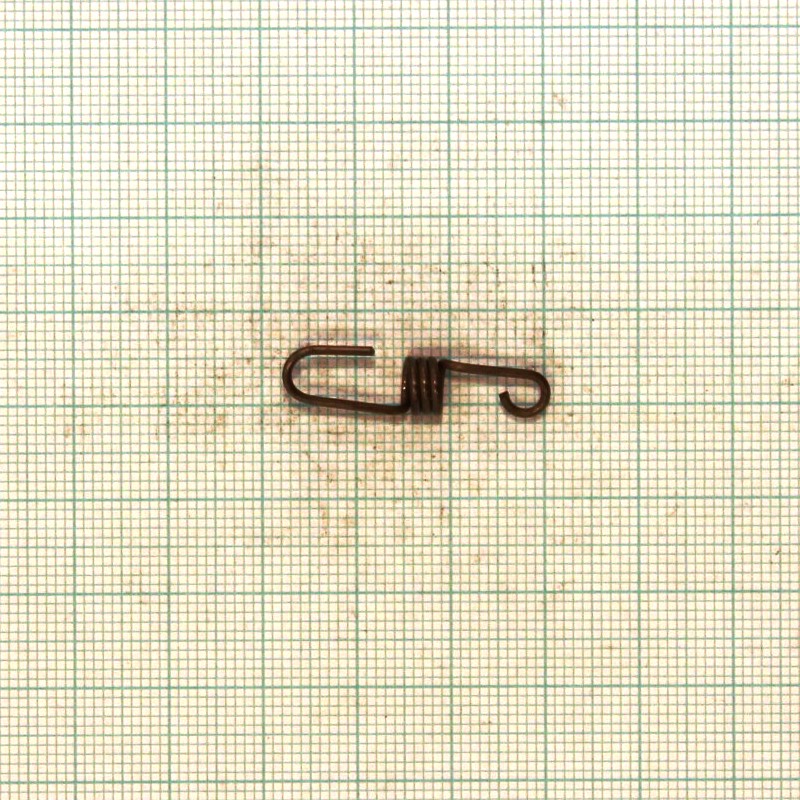

Pružina tažná 1x6,3x26,5x3,5

Volná délka L0= 26.50+-0.60 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 5.30 Má platit! 4 <= i <= 16

Počet závitů n= 3.50 závitů

Délka oka pružiny o= 11.000 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 6.30+-0.20 mm D= 5.30 mm D2= 4.30+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 26.50 mm F0= 5.00 N

. L1= 27.31 mm F1= 20.70+-8.59 N Tau1= 357.4 Mpa

. L8= 28.40 mm F8= 41.64+-8.59 N Tau8= 718.9 Mpa

. L9= 29.21 mm F9= 57.35 N Tau9= 990.0 MPa

. TauD= 990.0 MPa

Tuhost pružiny c= 24.311 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 83.3 mm

Čistá hmotnost mc= 0.00051 kg Hmotnost 1000ks= 0.513 kg
