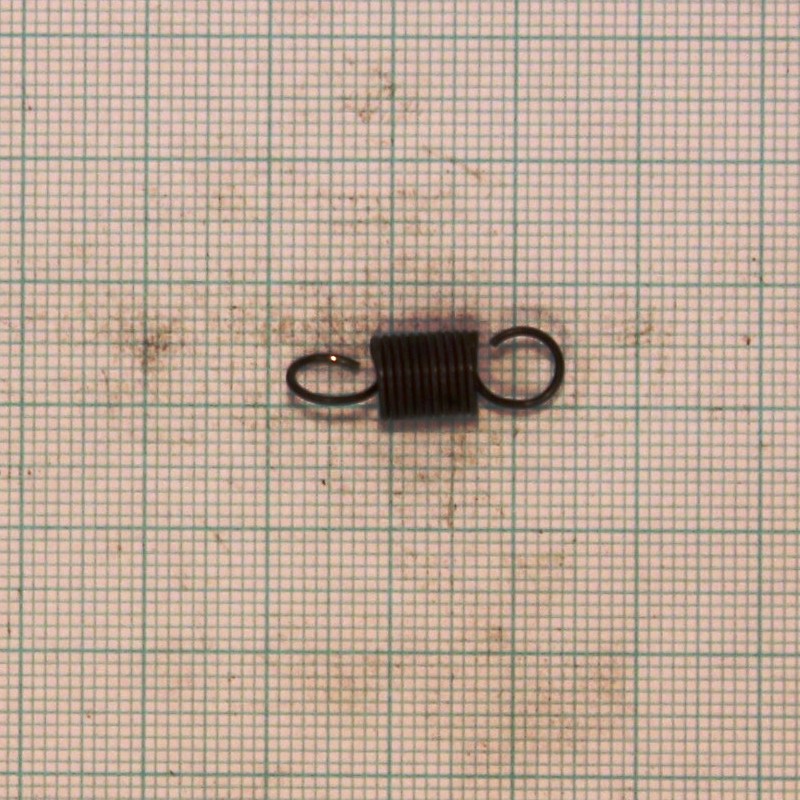

Pružina tažná 0,7x7x21x11,25

Volná délka L0= 21.00+-0.50 mm

Drát pružiny d=0,70 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 9.00 Má platit! 4 <= i <= 16

Počet závitů n= 11.25 závitů

Délka oka pružiny o= 6.20 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.00+-0.25 mm D= 6.30 mm D2= 5.60+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 21.00 mm F0= 1.73 N

. L1= 27.12 mm F1= 6.98+-0.66 N Tau1= 375.6 Mpa

. L8= 35.27 mm F8= 13.99+-0.96 N Tau8= 752.4 Mpa

. L9= 41.39 mm F9= 19.24 N Tau9= 1035.0 MPa

. TauD= 1035.0 MPa

Tuhost pružiny c= 2.589 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 252.3 mm

Čistá hmotnost mc= 0.00076 kg Hmotnost 1000ks= 0.762 kg
