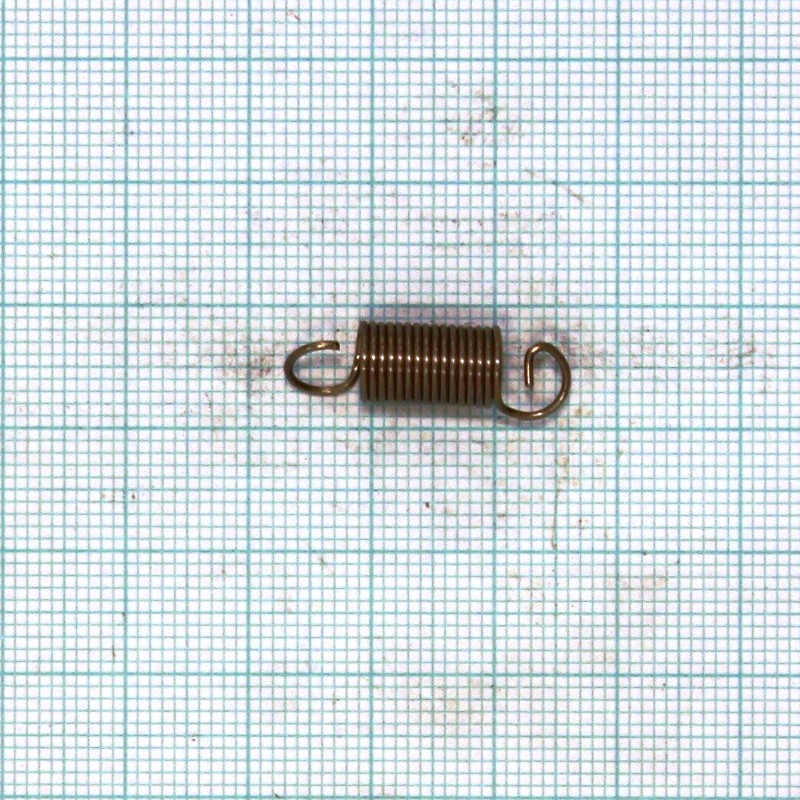

Pružina tažná 0,7x6,7x22x15

Volná délka L0= 22.00+-0.50 mm

Drát pružiny d=0,70 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 8.571 Má platit! 4 <= i <= 16

Počet závitů n= 15.00 závitů

Délka oka pružiny o= 5.40 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 6.70+-0.25 mm D= 6.00 mm D2= 5.30+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 22.00 mm F0= 1.84 N

. L1= 28.80 mm F1= 6.15+-0.50 N Tau1= 317.6 Mpa

. L8= 37.86 mm F8= 11.91+-0.68 N Tau8= 614.4 Mpa

. L9= 44.66 mm F9= 16.22 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 2.475 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 311.0 mm

Čistá hmotnost mc= 0.00094 kg Hmotnost 1000ks= 0.940 kg
