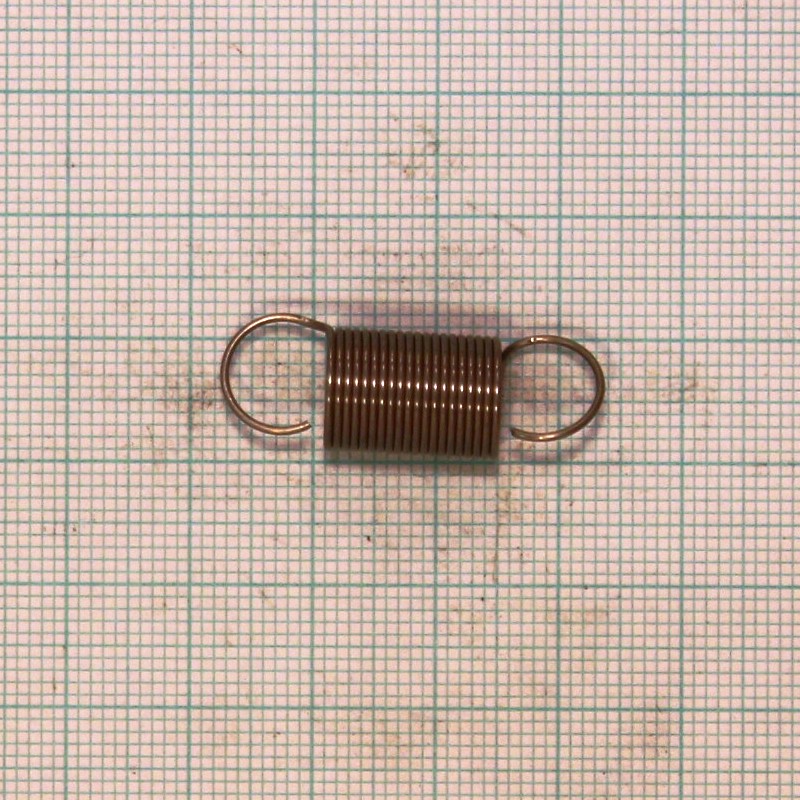

Pružina tažná 0,7x10x30x20

NEREZ

Volná délka L0= 30.00+-0.80 mm

Drát pružiny d=0,70 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 13.286 Má platit! 4 <= i <= 16

Počet závitů n= 20.00 závitů

Délka oka pružiny o= 7.650 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 10.000+-0.30 mm D= 9.300 mm D2= 8.600+-0.30 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 30.00 mm F0= 1.00 N

. L1= 50.00 mm F1= 3.56+-0.22 N Tau1= 269.5 Mpa

. L8= 85.00 mm F8= 8.03+-0.38 N Tau8= 608.5 Mpa

. L9= 108.59 mm F9= 11.04 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 1.128 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 628.2 mm

Čistá hmotnost mc= 0.00190 kg Hmotnost 1000ks= 1.898 kg
