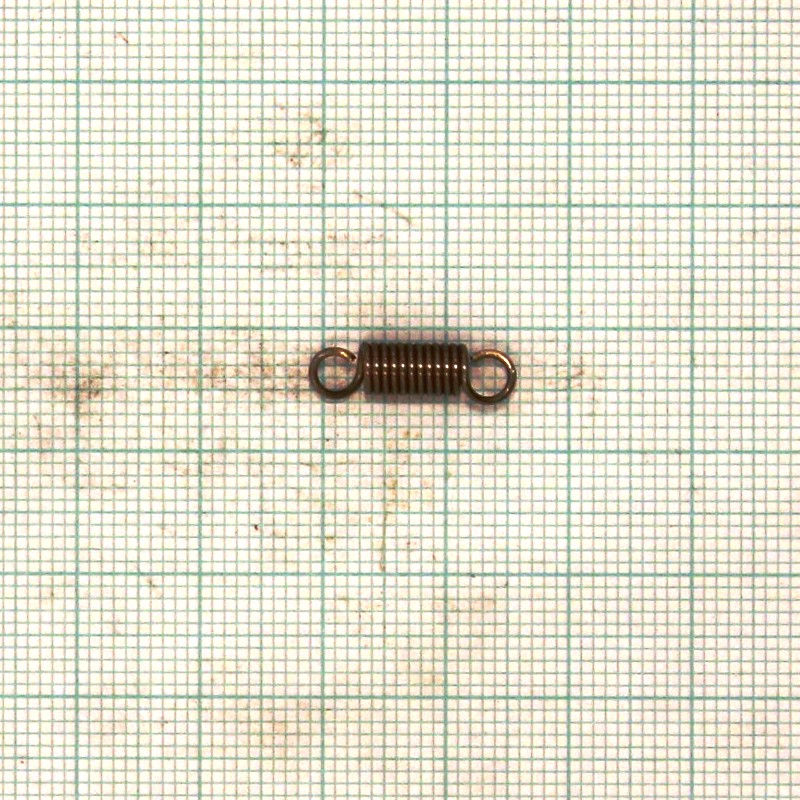

Pružina tažná 0,7x4,4x15,5x12

Volná délka L0= 15.50+-0.40 mm

Drát pružiny d=0,70 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 5.286 Má platit! 4 <= i <= 16

Počet závitů n= 12.00 závitů

Délka oka pružiny o= 3.20 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 4.40+-0.15 mm D= 3.70 mm D2= 3.00+-0.15 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 15.50 mm F0= 3.30 N

. L1= 19.00 mm F1= 15.14+-1.79 N Tau1= 532.3 Mpa

. L8= 20.50 mm F8= 20.21+-1.98 N Tau8= 710.6 Mpa

. L9= 21.56 mm F9= 23.80 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 6.682 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 156.9 mm

Čistá hmotnost mc= 0.00047 kg Hmotnost 1000ks= 0.474 kg
