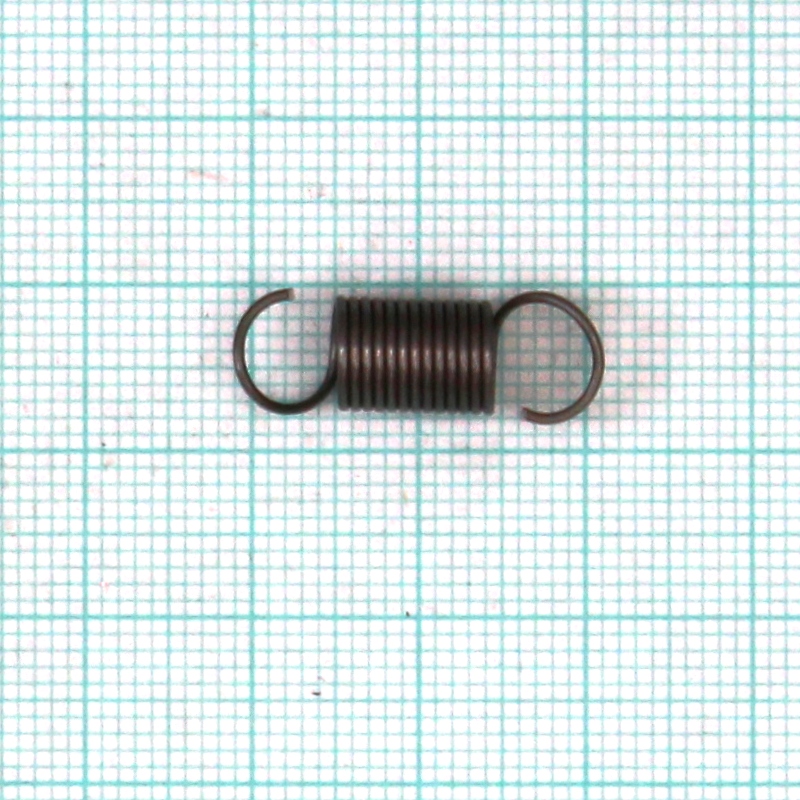

Pružina tažná 0,7x6,9x21,2x13,5

Volná délka L0= 21.20+-0.50 mm

Drát pružiny d=0,70 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 8.857 Má platit! 4 <= i <= 16

Počet závitů n= 13.50 závitů

Délka oka pružiny o= 5.50 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 6.90+-0.25 mm D= 6.20 mm D2= 5.50+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 21.20 mm F0= 1.50 N

. L1= 28.39 mm F1= 6.90+-0.54 N Tau1= 366.2 Mpa

. L8= 37.99 mm F8= 14.10+-0.79 N Tau8= 748.4 Mpa

. L9= 45.18 mm F9= 19.51 N Tau9= 1035.0 MPa

. TauD= 1035.0 MPa

Tuhost pružiny c= 2.251 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 292.2 mm

Čistá hmotnost mc= 0.00088 kg Hmotnost 1000ks= 0.883 kg
