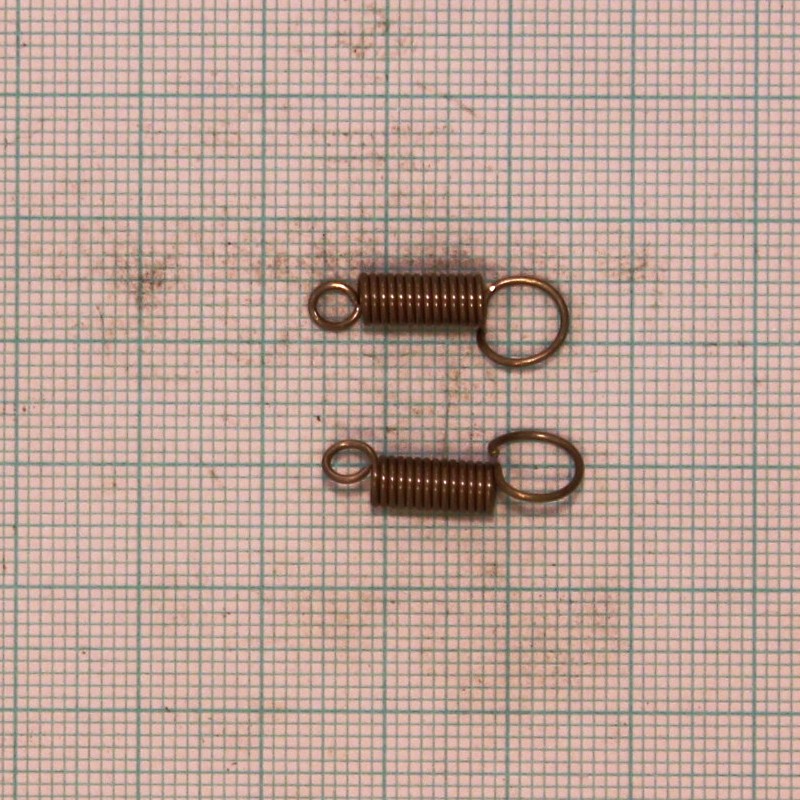

Pružina tažná 0,7x4,4x20x16,5

Volná délka L0= 20.00+-0.50 mm

Drát pružiny d=0,70 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 5.286 Má platit! 4 <= i <= 16

Počet závitů n= 16.50 závitů

Délka oka pružiny o= 3.90 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 4.40+-0.15 mm D= 3.70 mm D2= 3.00+-0.15 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 20.00 mm F0= 2.50 N

. L1= 22.60 mm F1= 8.89+-1.26 N Tau1= 312.6 Mpa

. L8= 26.06 mm F8= 17.41+-1.46 N Tau8= 612.3 Mpa

. L9= 28.66 mm F9= 23.80 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 4.960 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 209.2 mm

Čistá hmotnost mc= 0.00063 kg Hmotnost 1000ks= 0.632 kg
