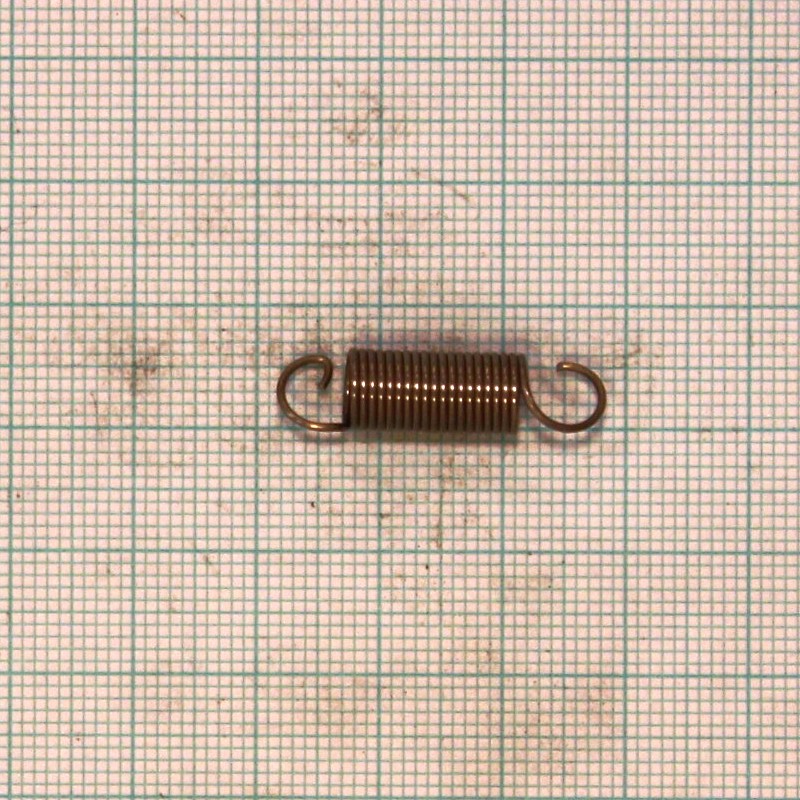

Pružina tažná 0,7x6,7x25x20

Volná délka L0= 25.00+-0.50 mm

Drát pružiny d=0,70 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 8.571 Má platit! 4 <= i <= 16

Počet závitů n= 20.00 závitů

Délka oka pružiny o= 5.15 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 6.70+-0.25 mm D= 6.00 mm D2= 5.30+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 25.00 mm F0= 1.80 N

. L1= 32.50 mm F1= 5.37+-0.42 N Tau1= 277.1 Mpa

. L8= 37.00 mm F8= 7.51+-0.48 N Tau8= 387.6 Mpa

. L9= 55.30 mm F9= 16.22 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 2.276 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 405.3 mm

Čistá hmotnost mc= 0.00122 kg Hmotnost 1000ks= 1.224 kg
