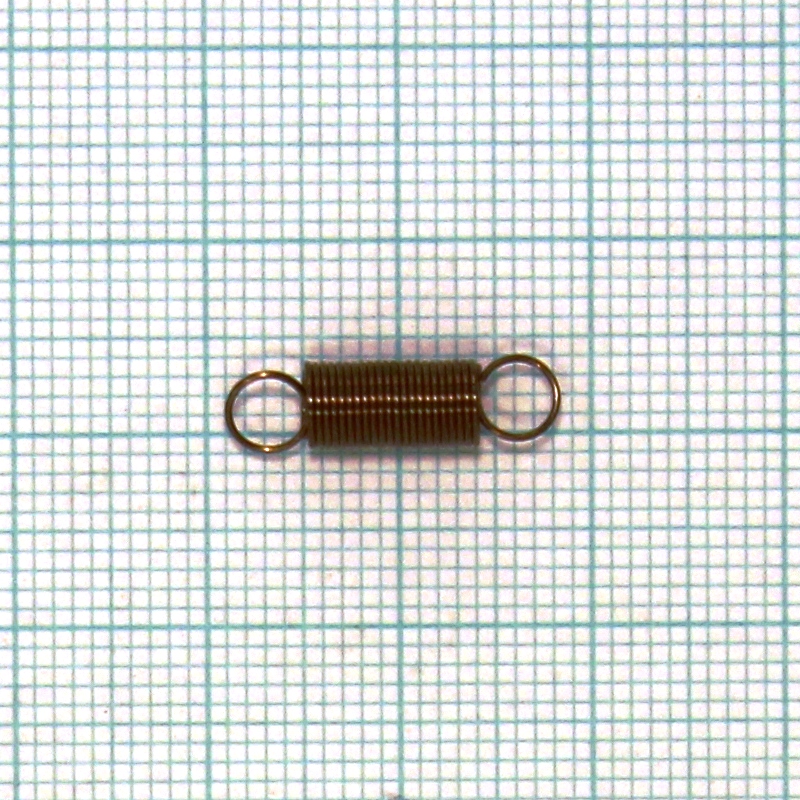

Pružina tažná 0,4x4,6x16,6x22,5

Volná délka L0= 16.60+-0.50 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 10.50 Má platit! 4 <= i <= 16

Počet závitů n= 22.50 závitů

Délka oka pružiny o= 3.60 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 4.60+-0.25 mm D= 4.20 mm D2= 3.80+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 16.60 mm F0= 0.40 N

. L1= 27.06 mm F1= 2.02+-0.19 N Tau1= 379.4 Mpa

. L8= 41.00 mm F8= 4.17+-0.33 N Tau8= 784.9 Mpa

. L9= 51.45 mm F9= 5.79 N Tau9= 1089.0 MPa

. TauD= 1089.0 MPa

Tuhost pružiny c= 0.555 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 316.7 mm

Čistá hmotnost mc= 0.00031 kg Hmotnost 1000ks= 0.312 kg
