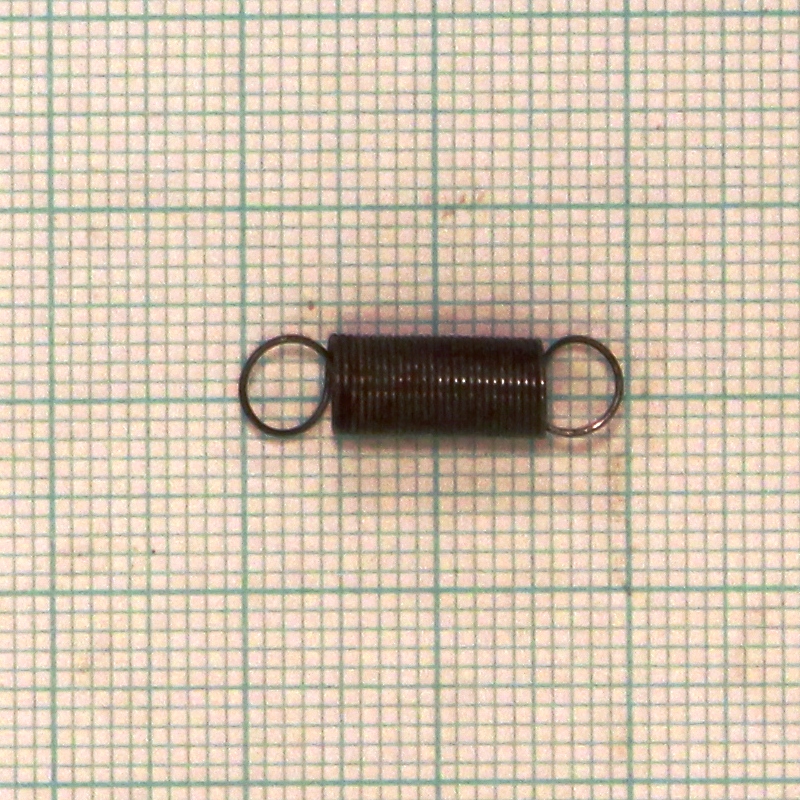

Pružina tažná 0,4x5x20x26

Volná délka L0= 20.00+-0.50 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SH

Poměr vinutí i= 11.50 Má platit! 4 <= i <= 16

Počet závitů n= 26.00 závitů

Délka oka pružiny o= 4.60 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 5.00+-0.25 mm D= 4.60 mm D2= 4.20+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 20.00 mm F0= 0.13 N

. L1= 23.00 mm F1= 0.44+-0.07 N Tau1= 88.8 Mpa

. L8= 28.00 mm F8= 0.94+-0.10 N Tau8= 192.6 Mpa

. L9= 77.90 mm F9= 6.02 N Tau9= 1228.5 MPa

. TauD= 1228.5 MPa

Tuhost pružiny c= 0.232 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 397.4 mm

Čistá hmotnost mc= 0.00039 kg Hmotnost 1000ks= 0.392 kg
