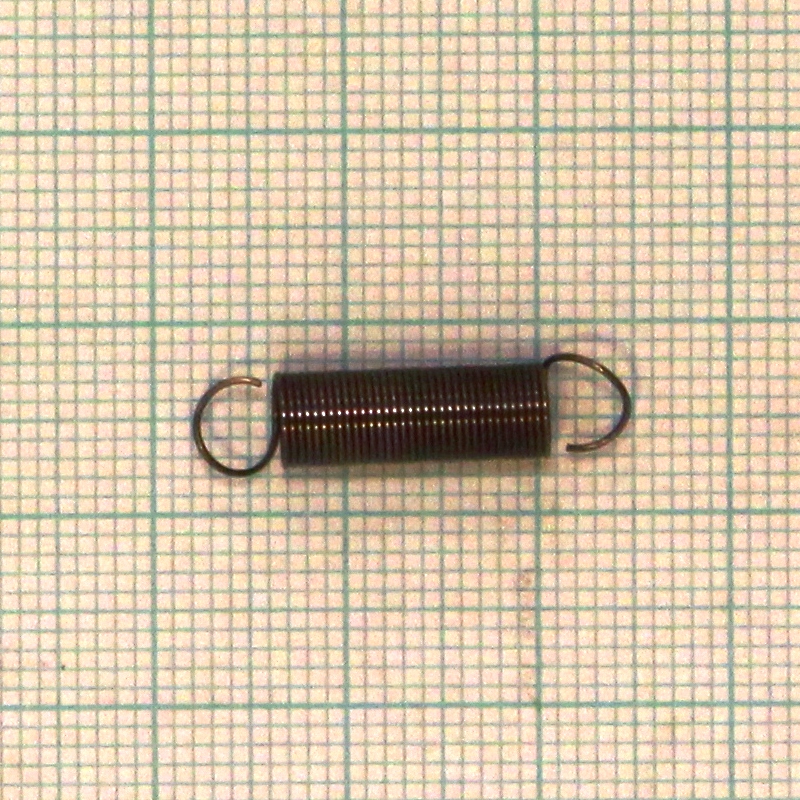

Pružina tažná 0,4x5x22x36

Volná délka L0= 22.00+-0.50 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SH

Poměr vinutí i= 11.50 Má platit! 4 <= i <= 16

Počet závitů n= 36.00 závitů

Délka oka pružiny o= 3.60 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 5.00+-0.25 mm D= 4.60 mm D2= 4.20+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 22.00 mm F0= 0.30 N

. L1= 45.36 mm F1= 2.02+-0.16 N Tau1= 411.4 Mpa

. L8= 76.50 mm F8= 4.31+-0.32 N Tau8= 878.3 Mpa

. L9= 99.86 mm F9= 6.02 N Tau9= 1228.5 MPa

. TauD= 1228.5 MPa

Tuhost pružiny c= 0.374 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 541.9 mm

Čistá hmotnost mc= 0.00053 kg Hmotnost 1000ks= 0.535 kg
